在全球能源结构低碳转型与“碳中和”目标的驱动下，核电作为清洁能源，凭借其节能、高效、环保等优势，其安全性与可持续性备受关注［1–2］。福岛核事故揭示了传统控制棒材料的固有缺陷：Ag-In-Cd（AIC）合金熔点仅为800 ℃，远低于锆合金包壳氧化加速温度（~1200 ℃），事故工况下易发生熔融失效［3］；而B4C则因与高温蒸汽反应生成挥发性硼酸、氦致肿胀以及与Fe/Ni发生共晶反应（~1150 ℃）等问题，导致结构失稳。上述材料在极端条件下发生的物化反应可能引发控制棒失效，加剧堆芯熔毁等风险［4–9］。在典型的事故工况（高温、高压以及热冲击等）下，控制棒用中子吸收材料不仅需要具备良好的耐腐蚀和抗氧化性能，还需要与包壳材料具有良好的化学相容性。化学相容性是指材料界面在高温、辐照及应力耦合环境下抑制有害相变（如共晶反应）与元素互扩散的能力，其本质是热力学驱动力与扩散动力学的平衡［10］。若相容性不足，界面反应层将引发应力集中与裂纹萌生，最终导致包壳破损及吸收体失效。良好的化学相容性是确保反应堆安全运行、延长控制棒使用寿命的关键［11–14］。为此，国际原子能机构（IAEA）提出“事故容错控制棒（ATCR）”的概念，要求材料兼具高熔点（>1200 ℃）、高抗辐照性及与包壳良好的化学相容性［13–16］。
稀土氧化物（RE2O3）与陶瓷（ZrO2/HfO2）的复合体系因具有高热中子吸收截面（如Eu：4600b）及良好的化学稳定性，成为ATCR的候选材料［17–21］。例如，Ohta等［22］提出并研究了稀土倍半氧化物（RE2O3，Eu和Gd）和ZrO2，HfO2的混合物可作为ACTR的新型中子吸收材料。Ohno等［23］发现Eu2O3在650 ℃下与316L不锈钢生成硅酸铕，但该研究局限于550~1000 ℃的低温范围。对于Eu2O3-ZrO2体系，其与316L不锈钢在高温下的互扩散行为、反应扩散动力学及活化能参数尚属空白，而这些参数直接决定了ATCR在瞬态热冲击下的寿命与可靠性。
为评估Eu2O3-ZrO2陶瓷与316L不锈钢包壳在事故工况下的化学相容性，本文聚焦于二者与包壳中元素间的互扩散行为。在1000~1200 ℃的温度范围内开展扩散偶实验，结合扫描电镜-能谱（SEM-EDS）分析表征，计算元素扩散系数，并建立扩散系数与温度关系的Arrhenius模型，以探索Eu2O3-ZrO2陶瓷作为中子吸收材料在反应堆中应用的可行性。

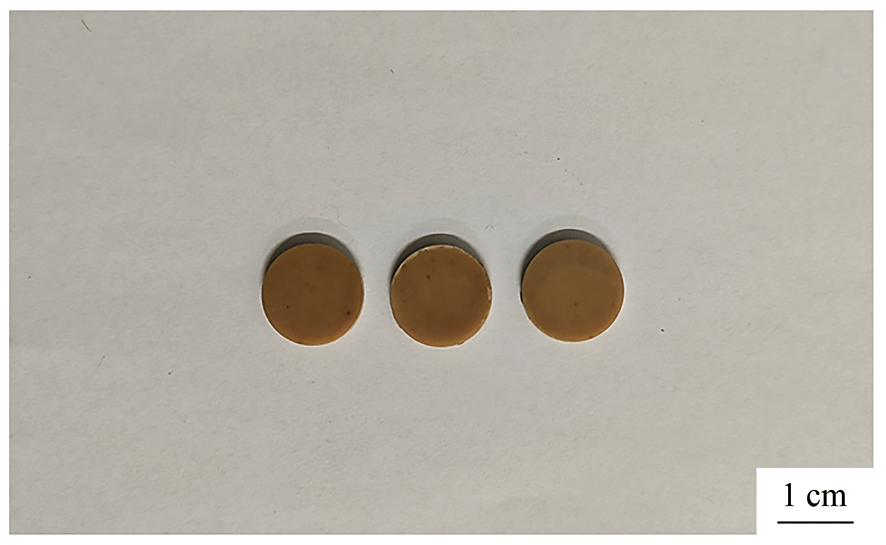

实验采用Eu2O3粉末和ZrOCl2·8H2O为原料，将Eu2O3粉末溶于稀盐酸中，制得EuCl3溶液；将ZrOCl2·8H2O溶于水中，得到ZrOCl2溶液。将EuCl3溶液和ZrOCl2溶液按比例Eu2O3∶ZrO2=2∶1（摩尔比，简称E2Z1）均匀混合后采用共沉淀法制备Eu2O3-ZrO2前驱体，前驱体在1200 ℃下煅烧2 h后，得到E2Z1粉末样品。随后，采用手动压片机将粉末样品压制成尺寸为Φ15 mm×5 mm的圆片，经200 MPa，5 min的冷等静压处理后，在1550 ℃无压烧结4 h得到E2Z1陶瓷片，烧结后尺寸为Φ12.78 mm×3.5 mm。陶瓷样品如图1所示。

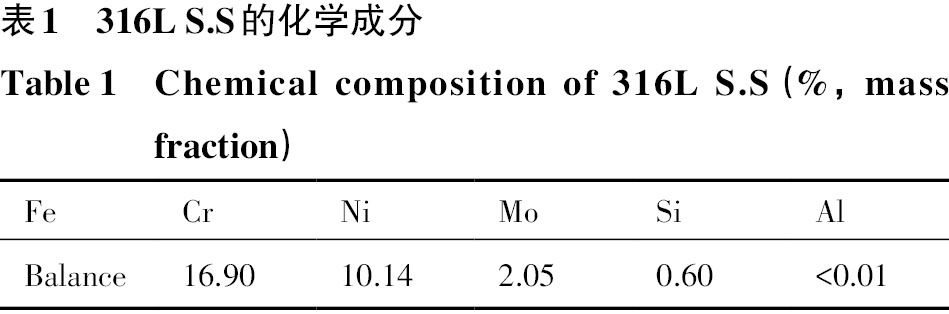

实验采用316L不锈钢板（简称316L S.S）的化学成分如表1所示。采用线切割机加工成Φ20 mm×2 mm的圆片状样品，随后依次经打磨、抛光、去离子水与无水乙醇清洗、烘干后备用。

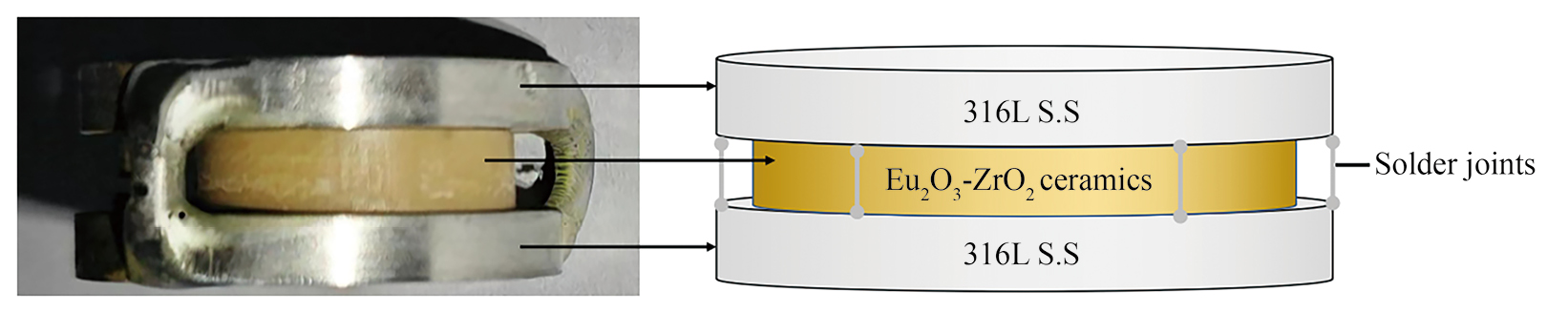

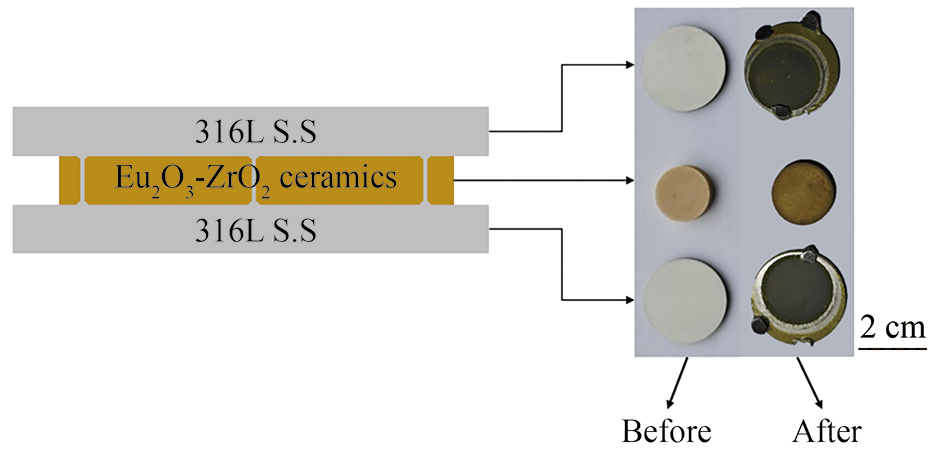

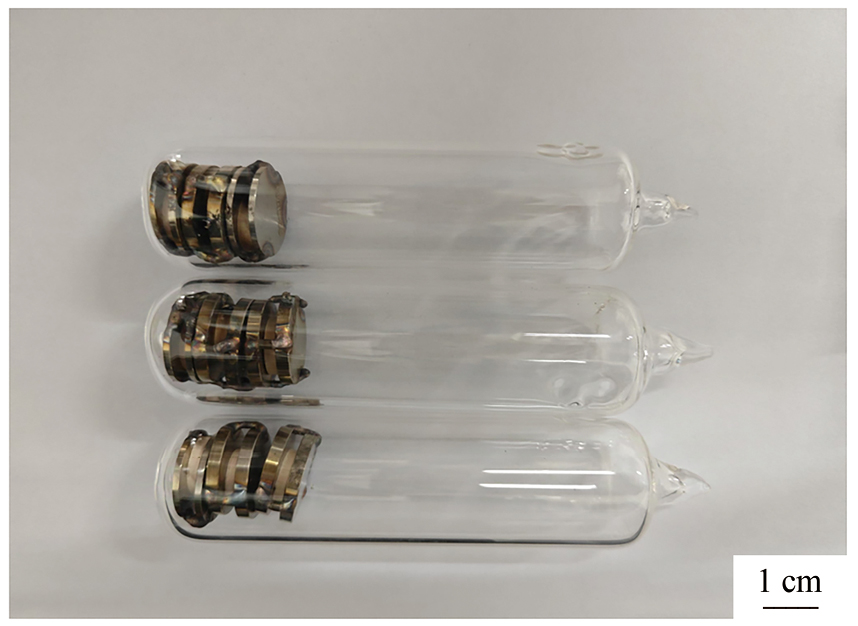

将E2Z1陶瓷样品按图2所示的方式放置于两片316L S.S之间。为确保热处理过程中样品间紧密接触，将上下两层316L S.S进行焊接处理，形成化学相容性扩散偶。如图3所示，将扩散偶放置于石英管内，充入高纯氩气后密封。随后将石英管放置于马弗炉中，以10 ℃·min-1的升温速率在1000，1100和1200 ℃下进行化学相容性实验，热处理时间分别为20，40和60 h。
采用Rigaku smart-Lab型XRD衍射分析仪（XRD）对实验前后的样品进行物相结构分析表征。化学相容性实验结束后，将样品从石英管中取出，使用SYJ-100低速金刚石切割机沿径向对E2Z1陶瓷和316L S.S进行切割，对切割后试样的横截面进行金相抛光处理，并在无水乙醇中进行超声清洗。采用ZEISS EVO15型扫描电子显微镜（SEM）和Bruker QUANTAX200型能谱仪（EDS）对样品截面的微观结构与元素分布进行分析表征。测量SEM图片中元素扩散深度来估算元素的扩散系数，在反应界面上形成的扩散深度的动力学可由式（1）表示［24–25］：（1）式中，Δx为扩散深度，m；t为保温时间，s；k为扩散系数，m2·s-1；n为反应级数，n的大小取决于扩散机制。对于固相反应，n的值取为2。扩散深度的平方与时间关系为：（2）
通过将扩散深度随温度和时间的变化以Δx2对时间t以绘图的形式呈现，然后对数据进行线性拟合，得到了不同温度下元素渗透的扩散系数。
扩散系数k是温度的函数，k随温度变化关系通常用Arrhenius方程表示：（3）将式（3）两边取对数可得：（4）式中，k为扩散系数，m2·s-1；A为前置因子，m2·s-1；Ea为扩散激活能，J·mol-1；R为气体常数，取值为8.314 J·mol-1·K-1；T为绝对温度，K。
图4是E2Z1陶瓷和316L S.S在扩散偶热处理前后的宏观照片，可以看出，E2Z1陶瓷与316L S.S的接触面存在明显的反应痕迹，316L S.S表面上形成了一层墨绿色的薄膜；而E2Z1陶瓷表面则由褐色变为黄色。样品尺寸测量结果显示，实验前后尺寸无发生明显变化，E2Z1陶瓷表观质量和结构完整性良好。

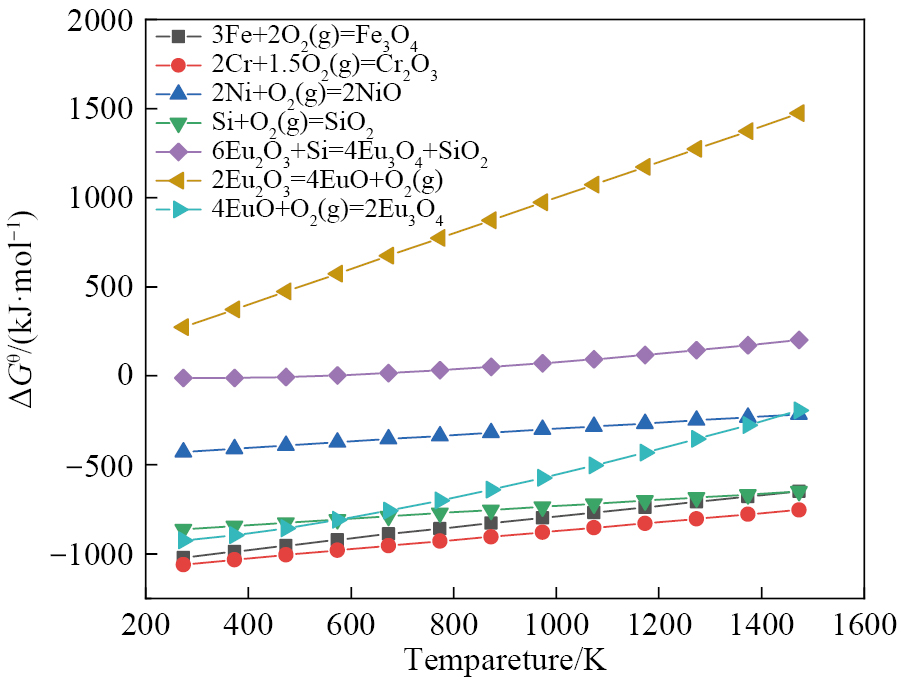

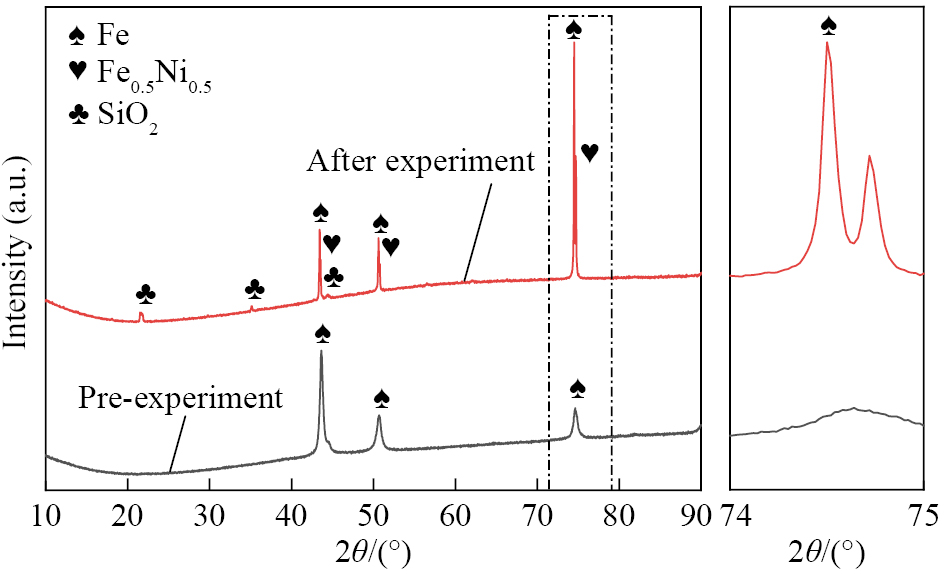

对于316L S.S表面形成的墨绿色薄膜，不锈钢中的Fe，Cr，Ni和Si元素扩散至界面处聚集，可能与E2Z1陶瓷中扩散出的Eu和O发生反应。图5为E2Z1-316L S.S体系中可能存在的氧化物的标准吉布斯自由能变（ΔGθ），化合物的稳定性可通过其标准吉布斯自由能变的大小进行判断。可以看出，在不锈钢所含元素中，Cr最容易被氧化，其次依次是Fe，Si和Ni。为分析薄膜成分，首先对316L S.S接触面进行XRD分析。图6为316L S.S热处理前后的XRD图谱，可以看出，实验前316L S.S的物相为Fe和FeNi相，经过化学相容性实验后，不锈钢表面仅检测到SiO2相。这可能是由于膜层过薄，XRD未能检测到其余可能存在的物相。

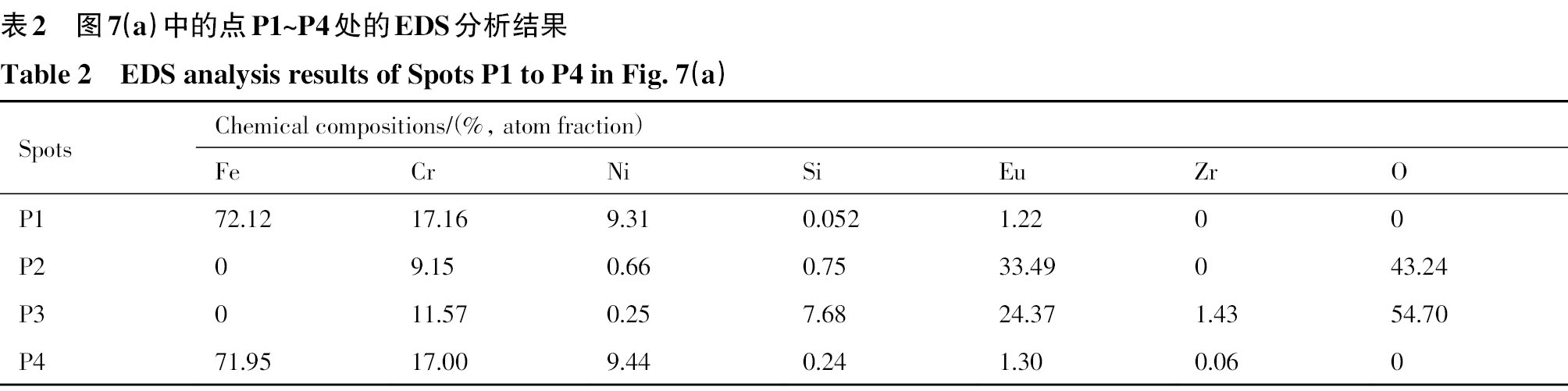

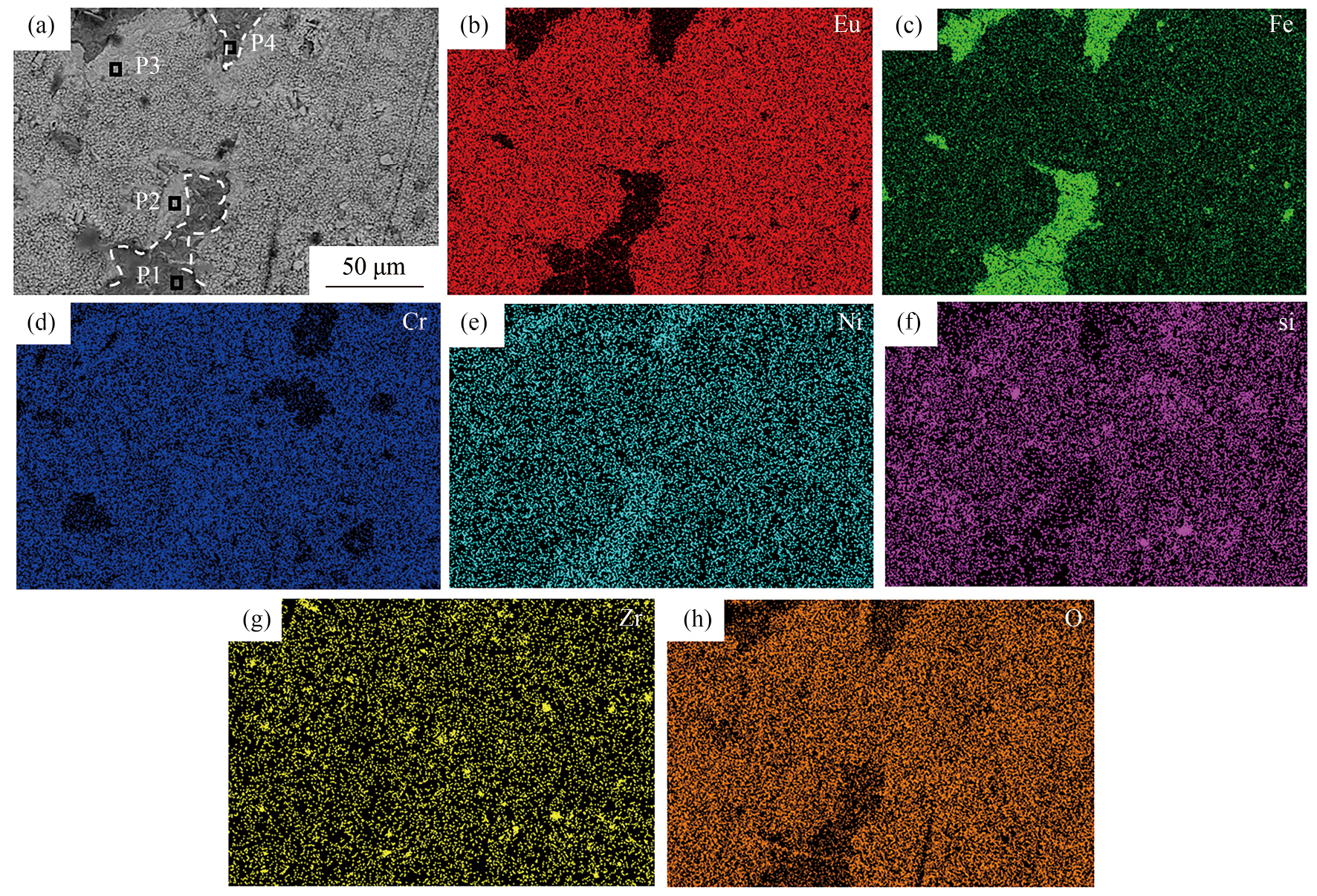

对316L S.S与E2Z1陶瓷的接触面上形成的墨绿色薄膜进行SEM-EDS分析，结果如图7和表2所示。可以看出，点P2和P3位于薄膜所在区域，主要元素为Eu，Cr，O和Si。点P1和P4位于不锈钢基体区域，主要成分为Fe，Cr，Ni和Si。由表2的点扫描结果可知，点P2处Eu的含量为33.49%，Cr的含量为9.15%，O的含量为43.24%，Si的含量为0.75%。点P3处Eu的含量为24.37%，Cr的含量为11.57%，O的含量为54.70%，Si的含量为7.68%。点P1和P4处的Fe的含量为72%左右，Cr的含量为17%左右，Ni的含量为9.31%~9.44%，与316L S.S的成分相近，表明该区域为316L S.S基体。上述结果表明，E2Z1陶瓷与316L S.S在界面处发生了界面反应，并存在元素互扩散现象。Maeda［26］发现在奥氏体不锈钢的主要组成元素Fe，Cr和Ni中，Cr对O的亲和力最大。因此，当陶瓷中的O向界面中扩散，且氧分压满足反应平衡条件时，不锈钢中的Cr扩散至界面处开始被氧化，可能发生反应生成绿色的Cr2O3薄膜。
图8为316L S.S在不同温度下保温20~60 h的接触端的截面SEM图像，可以看出，316L S.S与E2Z1陶瓷发生了界面反应。在1200 ℃下分别保温20，40和60 h时，E2Z1陶瓷与316L S.S发生了较为明显的界面反应，扩散深度分别为20.19，32.89和36.40 μm。在相同的热处理时间下，随着热处理温度的升高，扩散深度随着温度的升高逐渐增加，界面反应形成的这种扩散现象越明显。因此，温度对界面反应的程度以及元素扩散影响较大，推测该扩散生长是由于原子的热运动所驱动的宏观物质迁移。

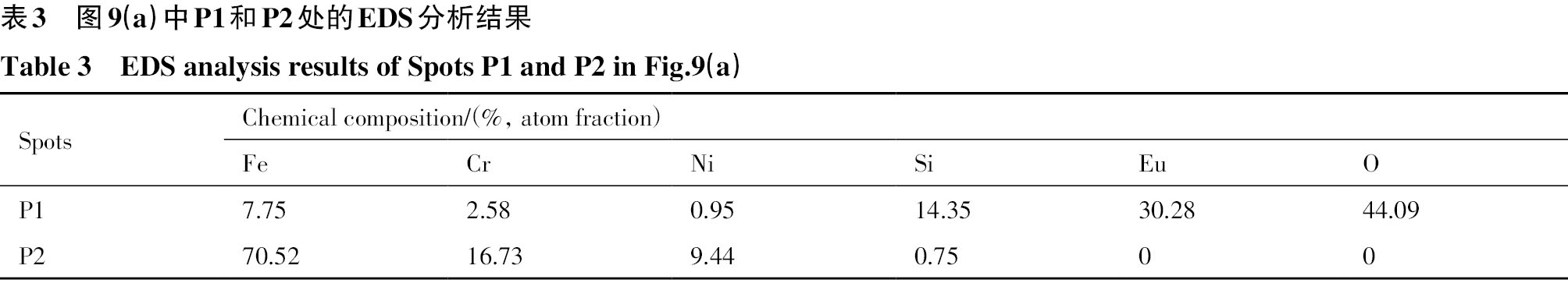

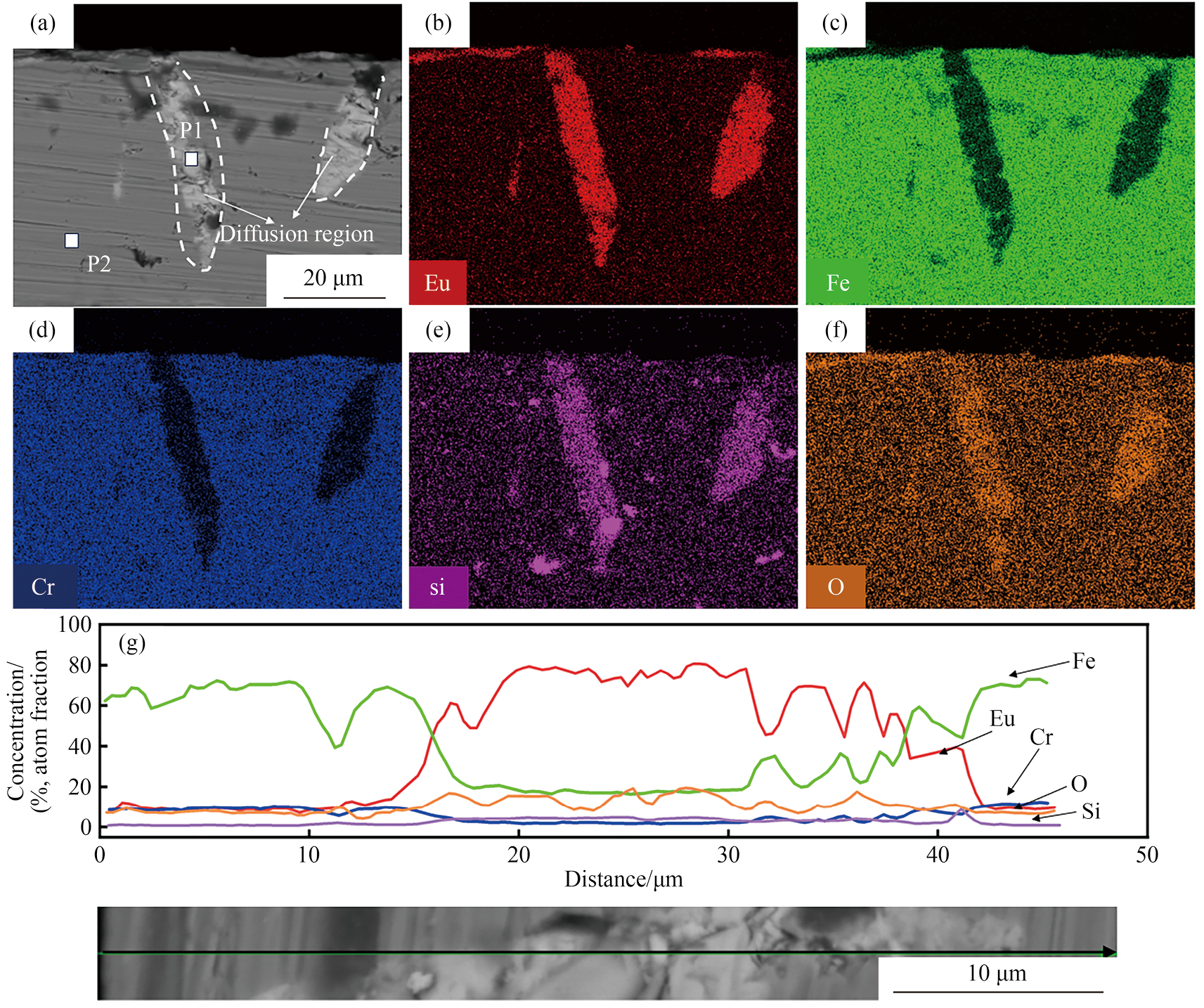

为探究陶瓷与不锈钢界面的元素扩散规律，采用面扫描与线扫描结合表征，图9给出了扩散偶样品中316L S.S界面在1200 ℃保温60 h后的界面元素测试结果。E2Z1陶瓷与316L S.S发生界面反应，造成界面周边元素含量改变，在E2Z1陶瓷-316L S.S界面附近，陶瓷中的Eu元素通过界面向316L S.S基体中扩散。同时，不锈钢中的Fe，Cr，Ni和Si元素在扩散区域内的含量低于非扩散区域，呈现明显的浓度梯度。对扩散区域和非扩散区域进行点扫描化学成分分析，结果如表3所示，在1200 ℃下保温60 h的化学相容性实验中，E2Z1陶瓷与316L S.S发生界面反应，导致不锈钢中的Fe含量由初始的70.52%（非扩散区域）降低至7.75%（扩散区域），Cr含量由初始的16.73%降低至2.58%，Ni含量由初始的9.44%降低至0.95%，Si含量由初始的0.75%增加至14.35%。而316L S.S中的Eu和O含量由初始的0分别增加至30.28%和44.09%，表明Eu和O从E2Z1陶瓷中向316L S.S中扩散，这种相互作用可能源于晶间腐蚀或低熔点化合物的形成。Kim等［27］在研究稀土金属与不锈钢的反应行为时发现，扩散区域中Fe和Cr出现贫化现象，将其定义为贫Fe区和贫Cr区，并推测这种Fe和Cr的贫化源于二者在初始界面处的过度扩散［27–29］。在1000~1200 ℃热处理期间，E2Z1陶瓷与316L S.S界面处发生了界面反应，导致了界面附近不锈钢中的Fe，Cr，Ni和Si的含量发生了变化，高温和较长的热处理时间对Eu，Fe，Cr，Ni和Si等元素在陶瓷与不锈钢中的扩散起促进作用。E2Z1陶瓷中的Eu和O向界面及316L S.S基体中扩散，而316L S.S中的Si则向界面及扩散区域聚集。不锈钢基体中的Si在界面处聚集，可能会与Eu和O等元素反应形成SiO2或Eu2SiO4。结合Shin等［28］的研究结果可知，在O2环境中退火期间，薄膜中很少形成铕硅酸盐，这被认为是由于基底中的Si与薄膜中的O反应形成SiO2膜，阻碍了Si和Eu原子的混合。据此推测，本文中不锈钢基体中的Si与来自陶瓷的O反应生成了SiO2。对于富集在界面的Cr，研究表明，晶界附近Fe，Cr和Ni的含量减少，从而形成贫Fe，Cr和Ni区，导致不锈钢的耐蚀性下降，从而促使陶瓷中的Eu和O向316L S.S基体中渗透［29］。

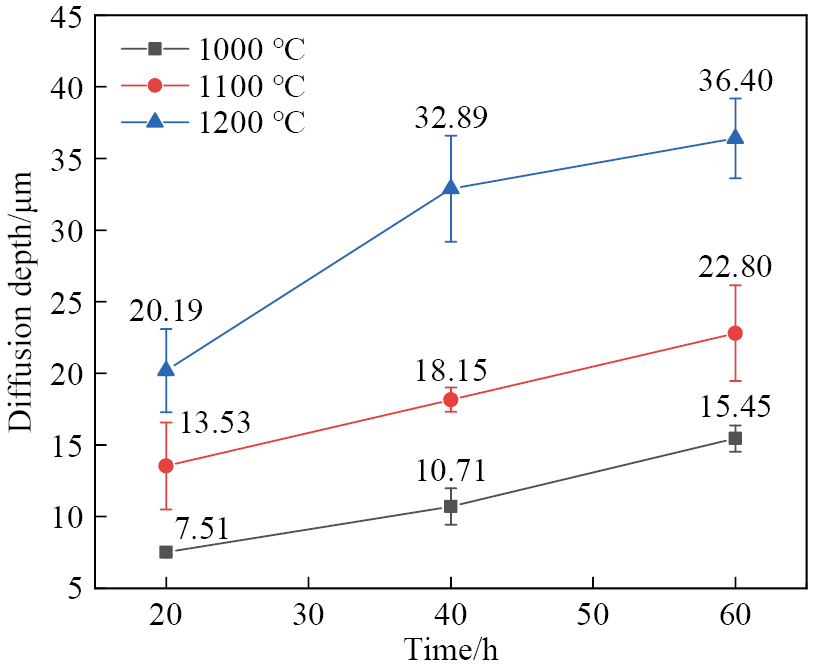

在1000~1200 ℃的化学相容性实验期间，E2Z1陶瓷与316L S.S接触界面发生了界面反应，导致316L S.S中Fe，Cr，Ni和Si元素的含量发生变化。在扩散偶中，元素扩散在动力学上属于非定态过程，并且较高的温度和较长的热处理时间对E2Z1陶瓷与316L S.S之间的元素扩散起促进作用，使陶瓷中的Eu从贫Fe和贫Cr等区域向316L S.S基体中扩散。因此，为探究热处理过程中E2Z1陶瓷与316L S.S界面反应元素的扩散速率，对Eu元素的扩散系数进行了动力学计算。通过SEM图像测量316L S.S中扩散区域的扩散深度，得到不同温度下分别保温20，40和60 h的扩散深度，结果如图10所示。

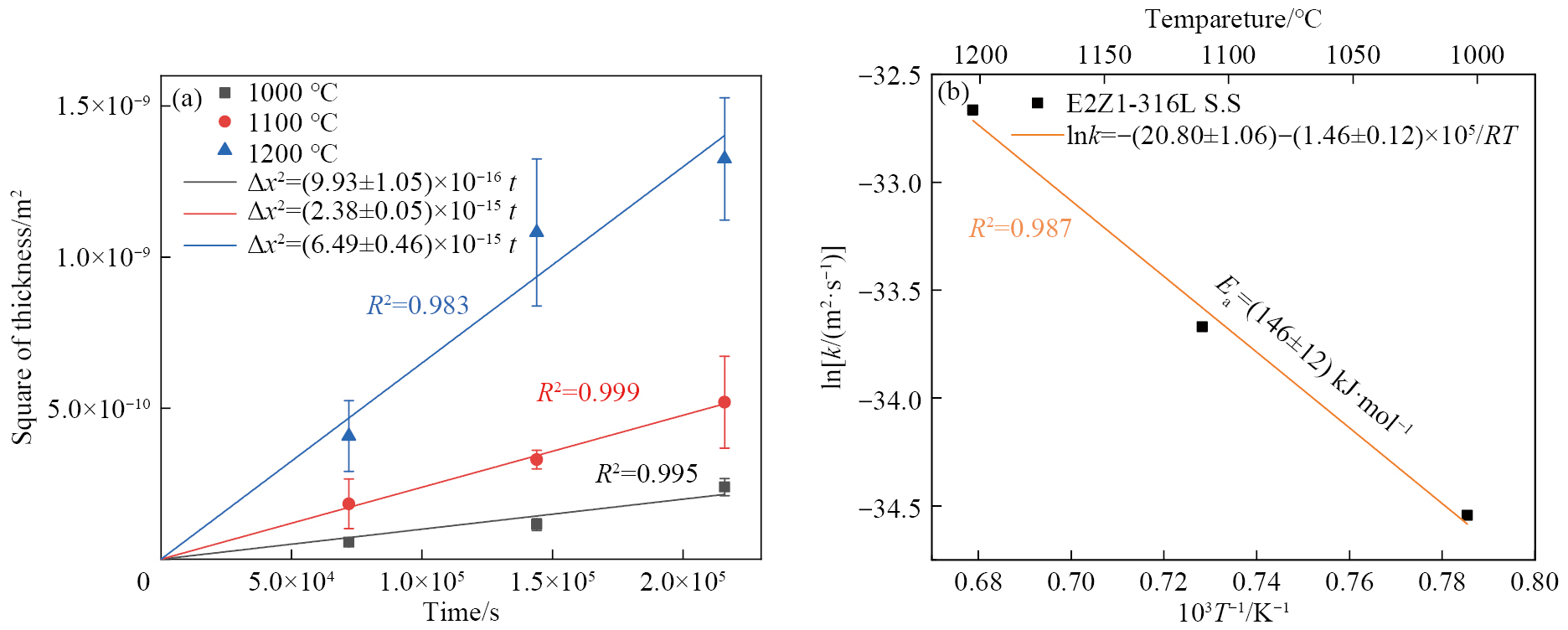

基于3种不同温度形成的扩散层，对其扩散深度进行了扩散动力学计算。如图11（a）所示，根据公式（2），绘制了Eu扩散深度的平方（Δx2）与时间（t）关系图，并对数据点进行了线性拟合。可以看出，在1000~1200 ℃下，保温时间为20~60 h的范围内，Δx2与t具有良好的线性相关性。Eu元素在1000~1200 ℃的函数关系式分别为：Δx2=（9.93±1.05）×10-16t（1000 ℃），Δx2=（2.38±0.05）×10-15t（1100 ℃）和Δx2=（6.49±0.46）×10-15t（1200 ℃）。在1000，1100和1200 ℃下拟合得到Eu的扩系数分别为（9.93±1.05）×10-16，（2.38±0.05）×10-15和（6.49±0.46）×10-15 m2·s-1，结果表明，随着温度的升高，Eu的扩散系数逐渐增大。
如图11（b）所示，根据公式（3）和式（4），得到扩散系数的对数（lnk）随温度的倒数（1/T）的变化线性拟合图。E2Z1陶瓷中的Eu元素在316L S.S中扩散系数k和温度T之间变化的Arrhenius函数关系表示为lnk=-（20.80±1.06）-（1.46±0.12）×105/RT。由Arrhenius方程拟合得到前置因子A为9.92×10-10 m2·s-1，扩散激活能Ea为（146±12）kJ·mol-1。扩散激活能是影响扩散过程的重要因素。较高的激活能意味着驱动Eu扩散需要更多的能量，从而在一定程度上限制了Eu在316L S.S中的扩散行为，有助于维持不锈钢的化学相容性，通过扩散激活能可以计算出元素扩散的速率与反应程度，从而预测材料在高温工况下的服役寿命，对材料的后续优化与实际应用具有重要的参考价值。
本文采用扩散偶方法，研究了Eu2O3-ZrO2陶瓷（摩尔比Eu2O3∶ZrO2=2∶1）与316L不锈钢在1000，1100和1200 ℃下分别热处理20，40和60 h后的元素互扩散行为，得到以下结论：
1）Eu2O3-ZrO2陶瓷和316L不锈钢的表观质量及结构完整性良好，接触面处形成墨绿色薄膜，其主要成分为Eu，O，Cr和Si。
2）热处理过程中，316L不锈钢中的Fe，Cr，Ni和Si元素以及陶瓷中的Eu和O元素向界面处扩散。其中，Eu和O向不锈钢基体中扩散，而Si向扩散区域聚集。
3）在1000，1100和1200 ℃下，Eu在不锈钢中的扩散系数分别为（9.93±1.05）×10-16，（2.38±0.05）×10-15和（6.49±0.46）×10-15 m2·s-1；扩散激活能为（146±12）kJ·mol-1。
陈健：负责初稿撰写、可视化分析、研究方法设计、实验调研、数据规范化分析、数据整理、研究思路构思；闫淑芳：负责论文审阅与修订、研究思路构思；闫国庆：负责论文审阅与修订、经费获取、研究思路构思；马朝辉：负责论文审阅与修订、项目管理、研究思路构思；闫潇：负责可视化分析、研究监督、数据分析软件支持；张建东：负责实验调研、数据规范化分析；陈伟东：负责论文审阅与修订、研究思路构思。
Decreton A，Benigni P，Rogez J，Mikaelian G，Barrachin M，Lomello-Tafin M，Antion C，Janghorban A，Fischer E. Contribution to the description of the absorber rod behavior in severe accident conditions：an experimental investigation of the Ag-Zr phase diagram ［J］. Journal of Nuclear Materials，2015，465：849.
Bourgoin J，Couvreur F，Gosset D，Gosset D，Defoort F，Monchanin M，Thibault X. The behaviour of control rod absorber under irradiation ［J］. Journal of Nuclear Materials，1999，275（3）：296.
Lu J Q，Li J W，Huang J H，Zhang F F，Tang C T，Ran G. Preparation and properties of Tm2TiO5 neutron absorbing materials ［J］. Rare metals，2018，42（2）：191.
Zinkle S J，Terrani K A，Gehin J C，Terrani K A，Gehin J C，Ott L J，Snead L L. Accident tolerant fuels for LWRs：a perspective ［J］. Journal of Nuclear Materials，2014，448（1）：374.
Yadav K K，Pal U，R K. Concept of accident tolerant fuel in nuclear reactors ［J］. Nuclear and Particle Physics Proceedings，2023，341：62.
Kim D J，Yang J H，Kim D S，Yoon J H，Lee H S，Lim K Y，Kim J Y. Development status of control rod neutron absorber materials for light water reactors with extended control rod lifetime and enhanced safety ［J］. Ceramist，2022，25（4）：475.
Kim J H，Lee B O. Formation of intermetallic compound at interface between rare earth elements and ferritic-martensitic steel by fuel cladding chemical interaction ［J］. Journal of Rare Earths，2012，30（6）：599.
Ohta H，Nakamura K，Ogata T，Nagase F. Ohta H，Kinya N，Ogata T. Development of accident tolerant control rod for light water reactors ［A］. LWR Fuel with Enhanced Safety and Performance Meeting ［C］. Paris：OECD Publishing，2016. 159.
Lori B. Enhanced accident tolerant LWR fuels national metrics workshop report ［R］. INL/EXT-12-27497，Germantown，Maryland：Idaho National Laboratory，2013.
Nuclear Energy Agency. Energy Agency. State-of-the-Art Report on Light Water Reactor Accident-Tolerant Fuels ［R］. NEA No. 7371，Paris：OECD/NEA，2018.
Ainscough J B，Moore D A，Osborn S C. Europia ceramics for use as fast reactor neutron absorbers ［J］. Ceramurgia International，1977，3（1）：18.
Xiao Y，Zhu S，Duan J，Wang H M，Wang Z Y，Meng Q B，Liu Y Z，Pan Y L，Wang X，Qi J Q，Lu T C. Preparation and properties of Gd2O3-Eu2O3-ZrO2 ceramics as promising control rod material ［J］. Ceramics International，2023，49（23）：39458.
Gilchrist K E，Brown R G，Preston S D. Physical properties of europium sesquioxide ［J］. Journal of Nuclear Materials，1977，68（1）：39.
Ohta H，Sawabe T，Ogata T. Accident-tolerant control rod ［A］. OECD Nuclear Energy Agency. Proceedings of Increased Accident Tolerance of Fuels for Light Water Reactors ［C］. Paris：OECD Publishing，2013. 1.
Ohno A，Maruyama T，Iseki T，Hiroshige S. Compatibility of Eu2O3 and （Eu，Gd）2O3 with type 316 stainless steel ［J］. Journal of Nuclear Science and Technology，1981，18（8）：608.
Kawamura H，Uchida M，Shestakov V. Compatibility between Be12Ti and SS316LN ［J］. Journal of Nuclear Materials，2002，307：638.
Keisuke M，Fernando S，Regina K. Chemical compatibility study between ceramic breeder and EUROFER97 steel for HCPB-DEMO blanket ［J］. Journal of Nuclear Materials，2017，488：196.
Kim J，Baek J，Lee B，Lee C B，Yoon Y S. Interaction behavior between lanthanide element and ferritic-martensitic steel ［J］. Journal of the Korean Institute of Metals and Materials，2010，48：691.
Shin Y C，Leem S J，Kim C M，Kim S J，Sung Y M，Hahn C K，Baek J H，Kim T G. Deposition of europium oxide on Si and its optical properties depending on thermal annealing conditions ［J］. J Electroceram，2009，23（2-4）：326.
