作为最轻的优质金属结构材料之一，镁及其合金被广泛应用于运输、汽车和航空航天等领域［1–2］。颗粒增强镁基复合材料不仅密度比较低，而且比镁合金具有更好的耐磨性能、更高的比刚度、比强度和耐高温性能［3–4］。在镁基复合材料中，作为颗粒增强体的材料主要有SiC［5–10］，TiC［11］和B4C［12］等。W，Mo和Ta等重金属元素由于具有较高的γ射线衰减系数可作为γ射线屏蔽组元复合到金属基屏蔽材料中［13］。B4C具有硬度高、密度低、中子吸收性能好等优良特性［14–16］可作为中子屏蔽组元复合到金属基屏蔽材料中，应用于核辐射屏蔽等技术领域［17–19］。目前对含B4C的金属基复合材料的研究结果表明［20–21］，B4C的添加量较少，一般体积分数在30%以下，主要是针对较低能量的热中子进行屏蔽，对于高能量的快中子的屏蔽效果不理想。研究表明，在金属基复合材料中，添加相含量对组织分散均匀性、界面结合和材料的力学性能均有显著的影响［22–24］。本文通过在镁基体中添加高体积分数的B4C和少量的W，制备出具有良好的快中子屏蔽性能同时兼顾一定γ射线屏蔽性能的结构/功能一体化镁基复合屏蔽材料。

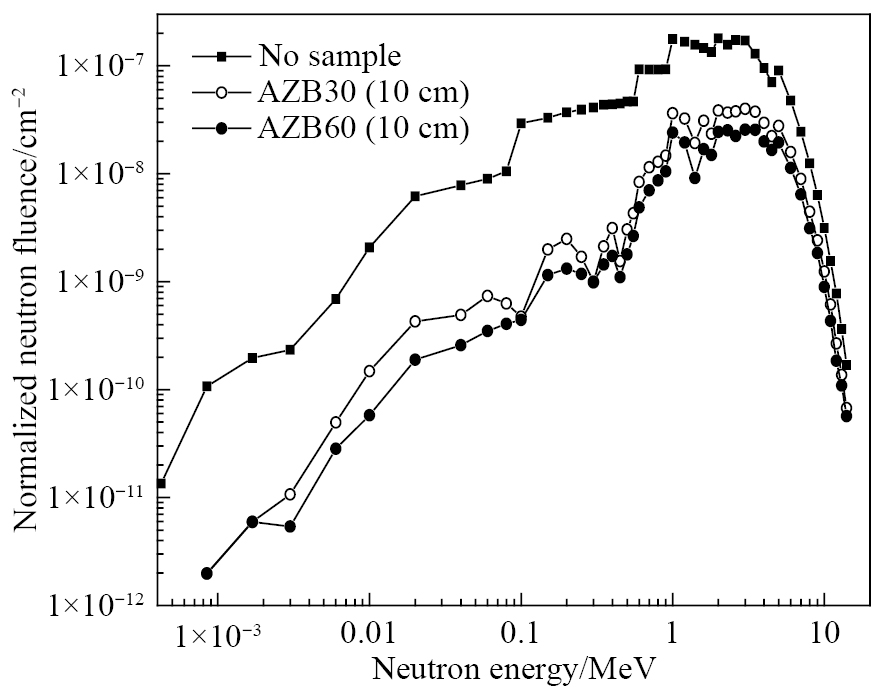

目前市售的B4C/Al板材（B4C含量约为30%，体积分数）因具有良好的中子吸收性能已被国内外核电站广泛使用。本文采用MCNP程序分别计算了B4C含量为30%的B4C/AZ91复合材料（编号：AZB30）和B4C含量为60%的B4C/AZ91复合材料（编号：AZB60）对Cf-252源中子的屏蔽性能。模拟计算时采用点源，样品周围的填充介质为空气。图1为Cf-252源中子通过10 cm厚B4C/AZ91复合材料板材样品和无样品时的中子能谱。
以中子注量衰减比来量化表示样品对中子的屏蔽性能。样品对中子的注量衰减比按照式（1）计算：[empty formula]（1）式中，FΦ（En）为样品对能量为En的中子的注量衰减比；Φ0为在未经过衰减的自由场中，试验点处的中子注量；Φ1为在经过样品衰减后的辐射场中，试验点处的中子注量。
根据模拟计算结果，AZB30样品（厚度10 cm）对Cf-252源中子的注量衰减比为5.3，AZB60样品（厚度10 cm）的注量衰减比为8.3。因此，随着B4C体积分数的增加，B4C/AZ91复合材料对Cf-252源中子的透射率下降，中子屏蔽能力变强。
γ射线具有相当强的穿透能力，与物质的相互作用主要有3种过程：光电效应、康普顿效应和电子对效应，3种过程发生的概率分别大致与Z4，Z和Z2成正比（其中Z为原子序数）。本文采用X-COM程序计算了B4C含量为59%的B4C/AZ91复合材料（编号：AZB59）和B4C含量为59%，W含量为1%的B4C/W/AZ91复合材料（编号：AZB59W1）对能量为0.01~10 MeV的γ射线的屏蔽性能。

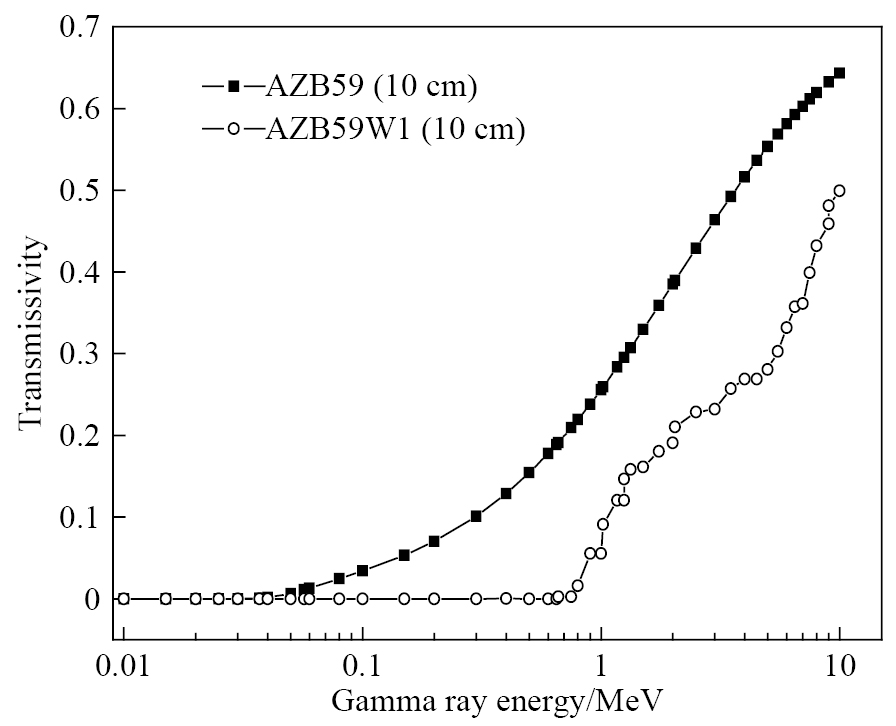

图2为厚度10 cm的两种复合材料对能量为0.01~10 MeV的γ射线的透射率。可以看出，随γ射线能量的升高，两种复合材料的透射率均呈现上升趋势，因此，能量高的γ射线更难被屏蔽。10 cm厚的AZB59样品对能量范围介于0.01~0.03 MeV的γ射线的透射率接近0（对该能段的γ射线可以实现全屏蔽）；10 cm厚的AZB59W1样品对能量范围介于0.01~0.6 MeV的γ射线的透射率接近0（对更宽能段γ射线实现了全屏蔽）。在0.05~10 MeV的能量范围内，相较于不含W元素的AZB59样品，AZB59W1样品对γ射线的透射率更低，屏蔽性能更好。因此，添加1%的W组元后，材料对γ射线的屏蔽性能显著增强。

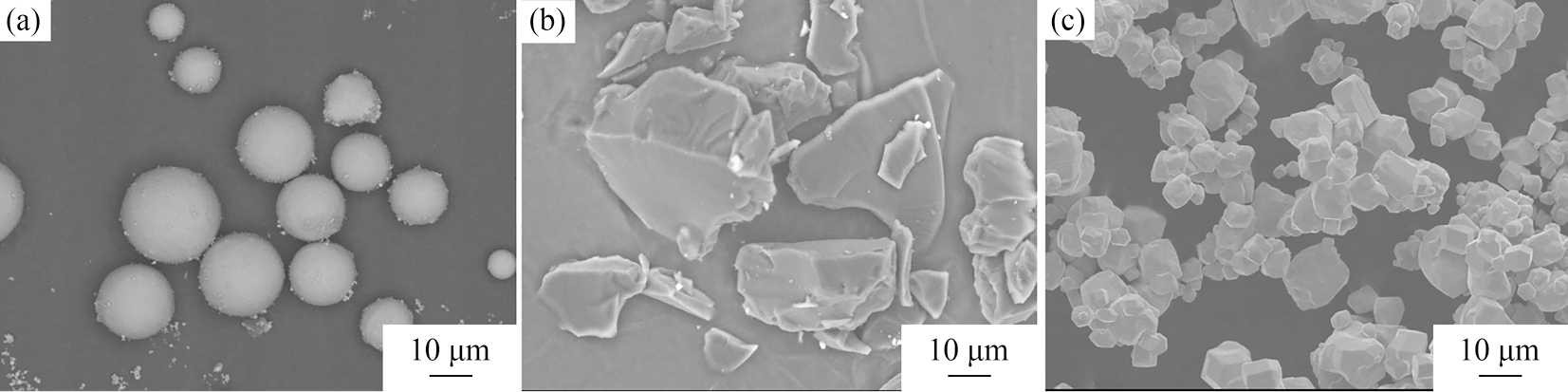

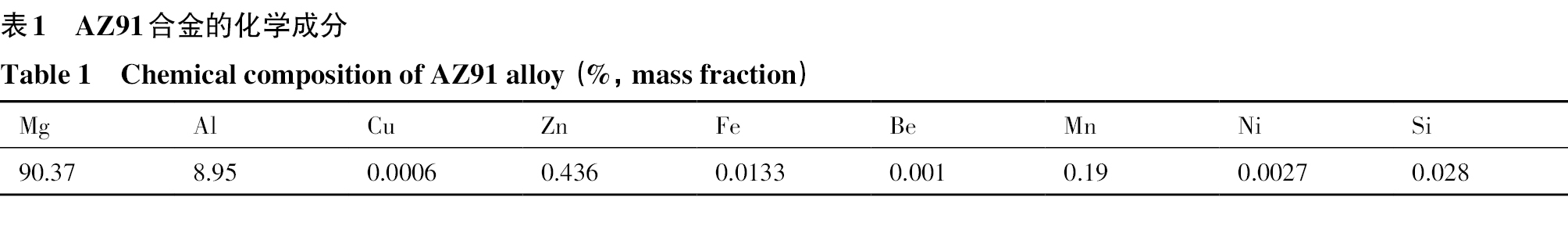

本试验选用AZ91镁合金粉作为基体粉末，B4C粉和W粉作为屏蔽组元粉末，原料粉末的形貌的扫描电镜（SEM）图像如图3所示。AZ91合金的化学成分如表1所示。

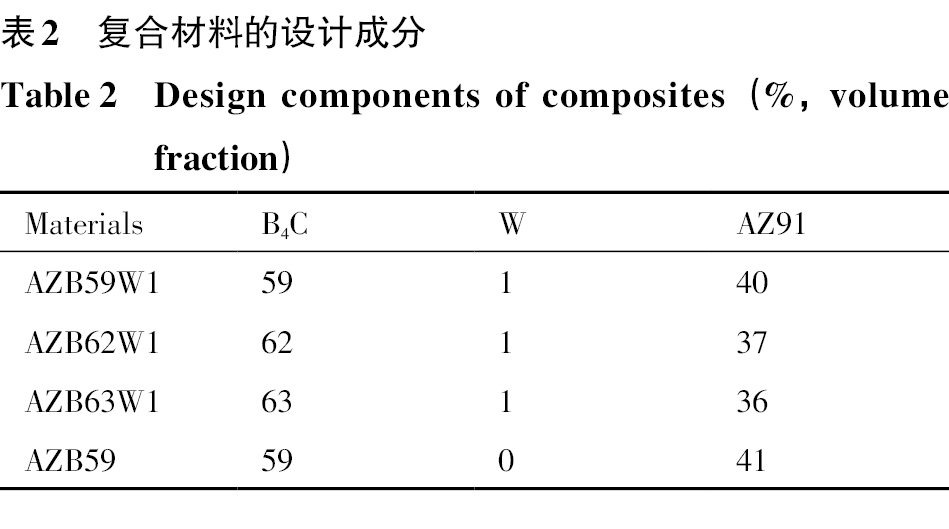

本试验设计了4种不同屏蔽组元含量的复合材料开展研究，如表2所示。
按照成分配比将原料粉末置于ZX-0.01M3型双锥高效混合机中干混16 h，混合机转速为25 r·min−1，混粉介质为钢球（Ф5 mm），球料质量比为1∶1，混粉过程中充入氩气保护。分别采用热压和热等静压两种工艺实现混合粉末的烧结成型。其中，热压烧结设备为ZYD-25型热压机，烧结温度为430~520 ℃，真空度小于0.005 Pa，压力约为20 MPa，保压时间为2 min；采用热等静压烧结时，需先将混合粉末置于热等静压包套中，在400 ℃下真空脱气后封焊，然后再进行热等静压烧结。热等静压设备为RD（Z）-400型热等静压机，烧结温度为430 ℃，压力约为100 MPa，保压时间为4 h，传压介质为氩气。
采用阿基米德排水法测量复合材料的致密度，所用天平型号为TG328A，精度为±0.0001 g；采用配有能谱仪（EDS）的S4800型扫描电镜（SEM）观察复合材料的组织形貌和元素分布；采用D/max-RB型X-ray衍射仪（XRD）对复合材料进行物相检测，扫描范围为10°~90°，扫描速率为2 （°）·min–1，X射线类型为Cu-Kα射线；采用三点弯曲法测量复合材料的抗弯强度，设备型号为DNS-100电子万能试验机。抗弯强度测试样品尺寸为4 mm×5 mm×40 mm，跨距为33 mm，压头的移动速率为0.5 mm·min–1；委托国防科技工业电离辐射一级计量站测试了复合材料对Cf-252源中子的屏蔽性能，测量器具为中子源强度标准装置和长计数器，测试样品的尺寸为：Ф55 mm×32.6 mm。

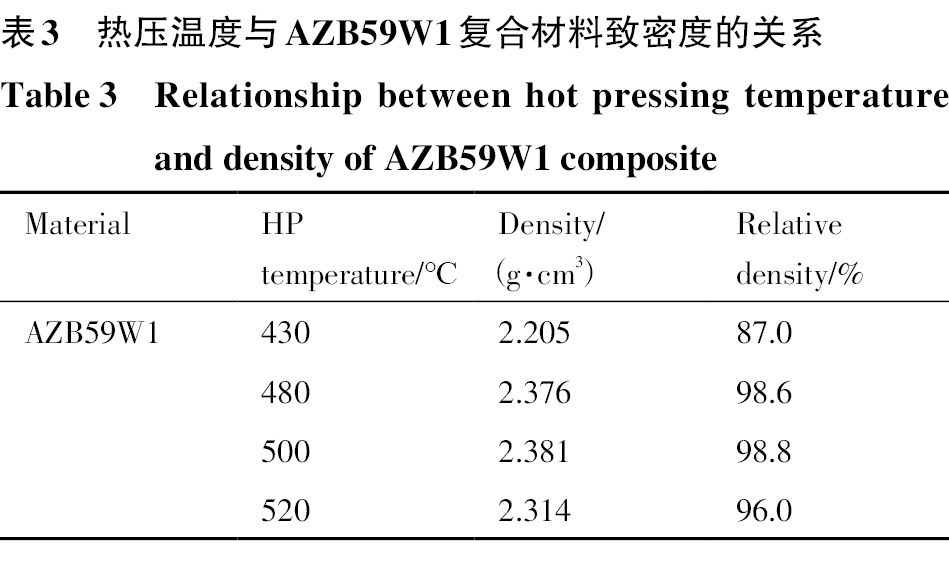

表3为真空热压法制备的AZB59W1复合材料的致密度随热压温度的变化。可以看出，随热压温度的升高，材料的致密度呈现先升高后降低的趋势，在热压温度为500 ℃时，材料的致密度达到最大值98.8%。

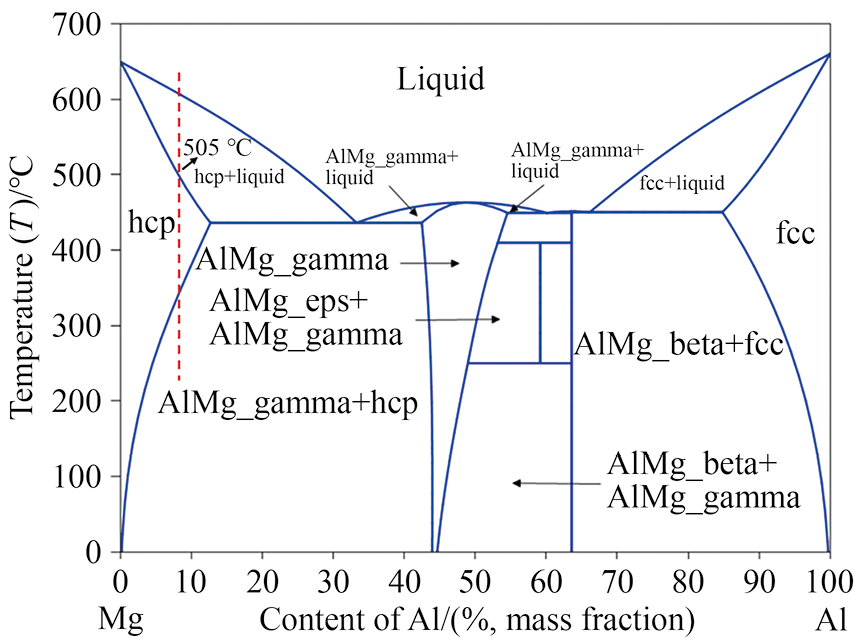

图4为Mg-Al二元相图。可知，在AZ91合金成分区域（虚线标注），初熔点约为505 ℃。在热压温度为500 ℃及以下的温度范围，随着热压温度的升高，AZ91镁合金基体的可压缩变形能力逐渐增强，其与碳化硼颗粒表面的润湿性也有一定地提高，从而能够较充分地填充屏蔽组元颗粒间的内部空隙，促使材料致密度的增加；当热压温度继续升高至520 ℃时，材料内部会出现较多液相，并可观察到热压后部分材料渗出到热压模具表面的现象，不利于合金基体在材料中的均匀分布，从而导致材料致密度的降低。

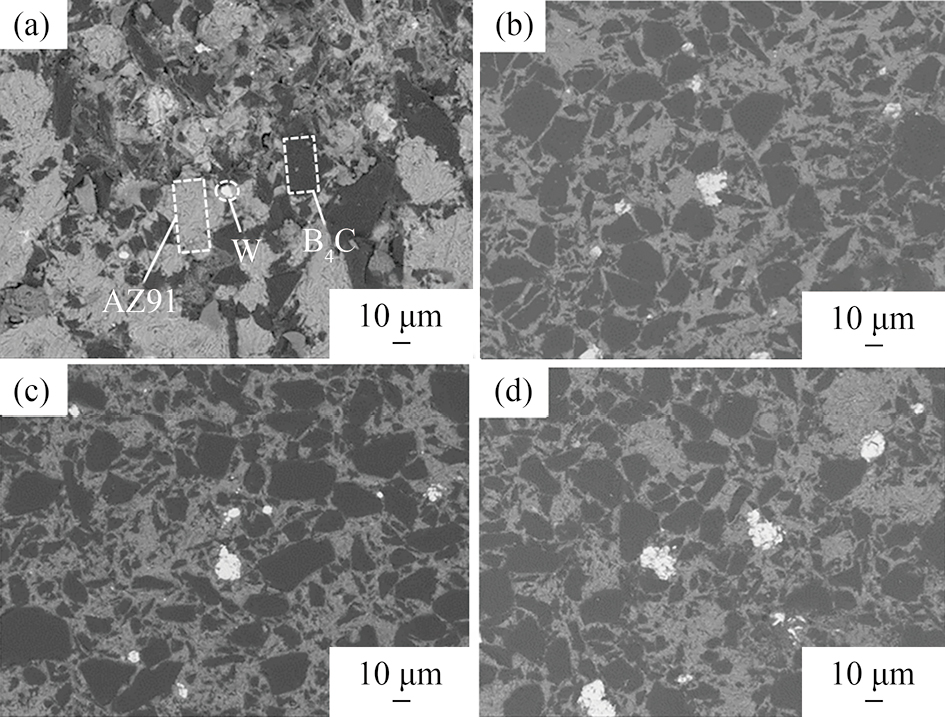

图5为不同热压温度条件下AZB59W1复合材料的微观组织形貌。可以看出，当热压温度为430 ℃时，AZ91合金基体呈颗粒状，界面组织较疏松，基体和屏蔽组元颗粒未实现良好的界面结合；当热压温度为480~500 ℃时，AZ91合金基体与屏蔽组元颗粒间的界面清晰，组织比较致密。

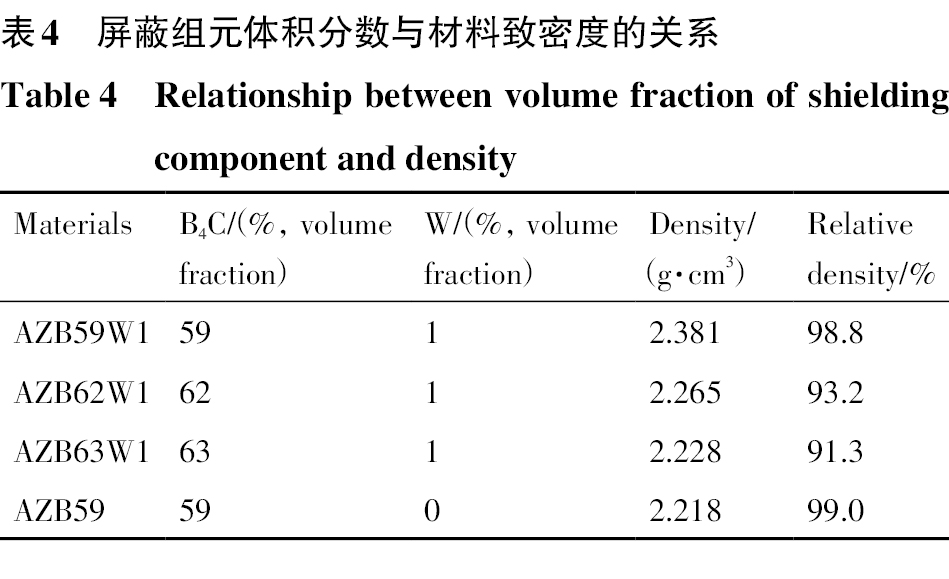

表4为真空热压法制备的不同复合材料的致密度随屏蔽组元含量的变化。可以看出，随屏蔽组元体积百分含量的增加，材料的致密度呈现逐渐降低的趋势，在屏蔽组元体积分数为60%及以下时，复合材料的致密度可达99%。

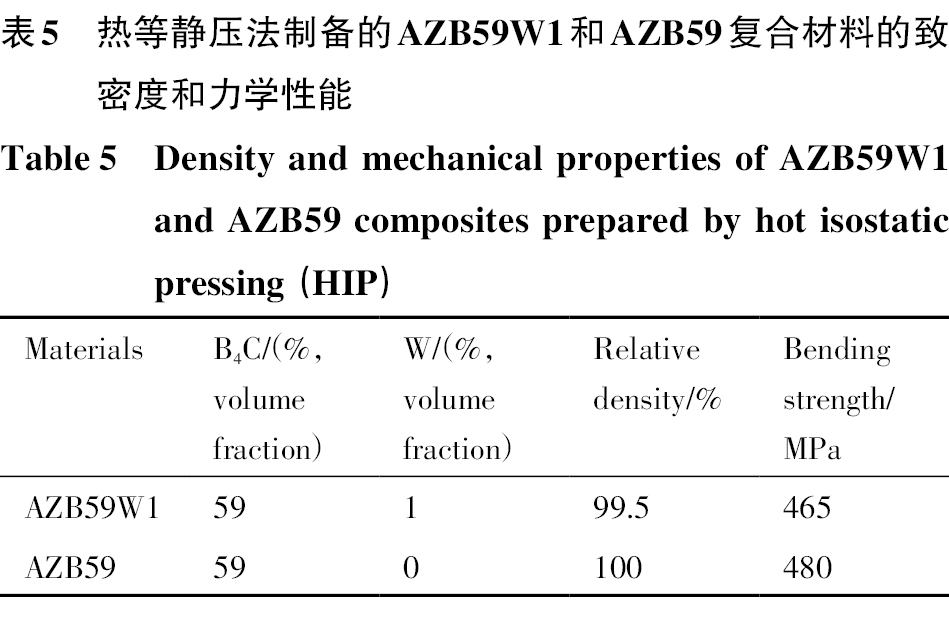

表5为采用热等静压法制备的AZB59W1和AZB59复合材料的致密度和力学性能。可以看出，采用热等静压法制备的复合材料的致密度接近100%，抗弯强度达到465~480 MPa，具有良好的致密度和力学性能。

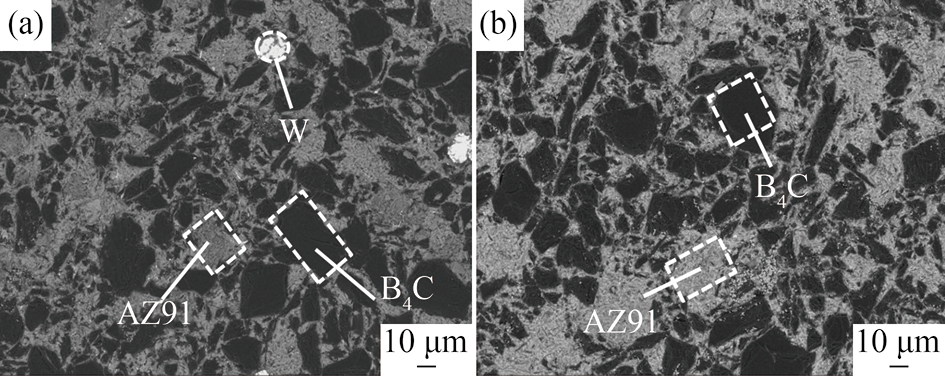

图6为采用热等静压法制备的AZB59W1和AZB59复合材料的微观组织形貌。从微观组织形貌可以看出，430 ℃热等静压后，AZ91合金基体和屏蔽组元颗粒实现了良好的界面结合，不同组元颗粒间的界面清晰，组织较致密。
与热压工艺相比，相同烧结温度（430 ℃）条件下，热等静压法制备的复合材料的致密度得到了显著的提高。这主要是因为：一方面热等静压烧结过程中的压力为100 MPa，显著高于热压烧结过程中的压力（约20 MPa），高压条件更有利于AZ91镁合金基体的塑性变形，提高其填充屏蔽组元颗粒间内部空隙的能力；另一方面热等静压烧结过程中的保温保压时间为4 h，热压烧结过程中的保温保压时间为2 min，提高保温保压时间也有利于提高AZ91镁合金基体填充屏蔽组元颗粒间内部空隙的能力，进而提高材料的致密度。

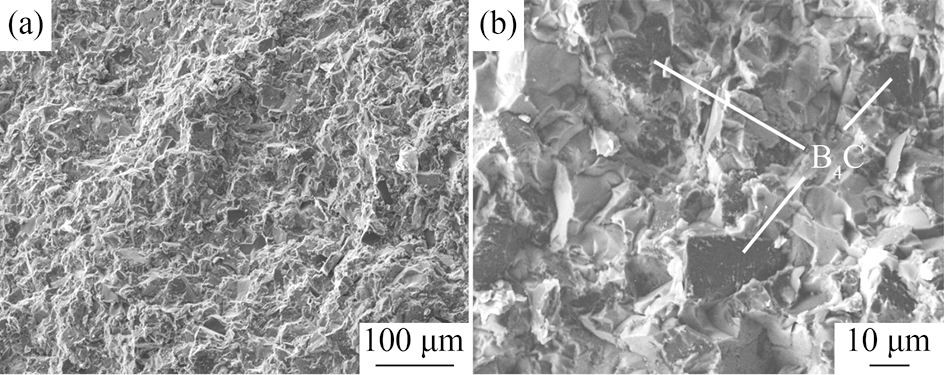

图7为采用热等静压法制备的AZB59复合材料的断口形貌。可以看出，断口形貌主要表现为大尺寸B4C颗粒与基体的界面脱粘和AZ91镁合金基体的沿晶断裂。在弯曲变形断裂过程中，大尺寸B4C颗粒与基体的变形能力不协调，不能有效传递载荷，界面结合处存在较大的应力集中，易形成裂纹，导致B4C颗粒与基体的界面脱粘。由于材料中B4C体积百分含量高达59%，断口形貌主要表现为大量裸露B4C颗粒的光滑断面以及B4C颗粒脱落后在AZ91镁合金基体中产生的凹坑。

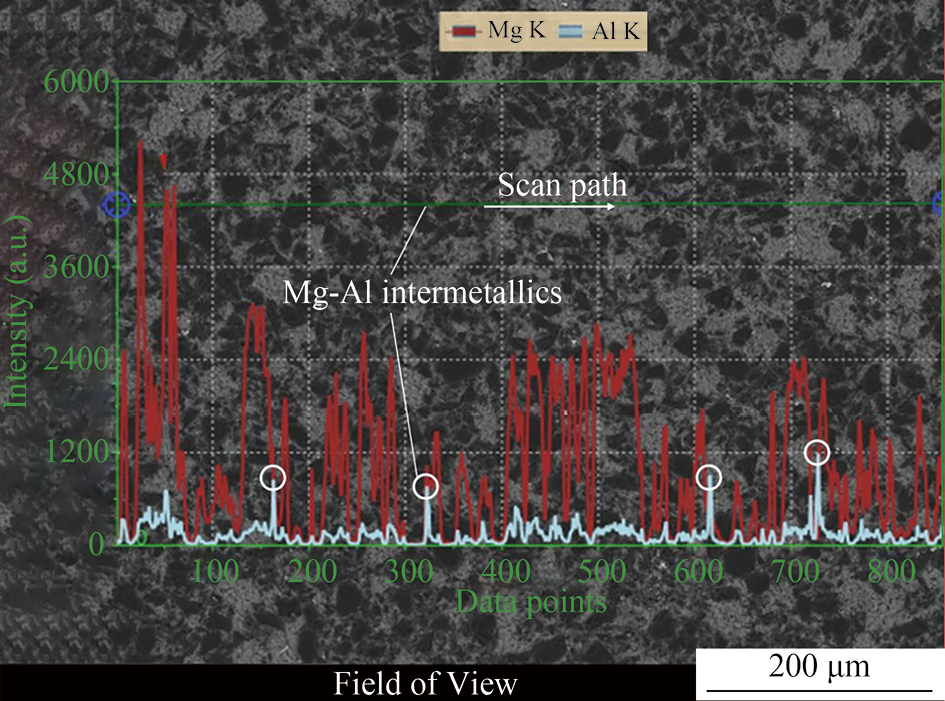

图8为采用热等静压法制备的AZB59复合材料的EDS线扫描分析结果。从EDS线扫描分析结果可以看出，在基体中主要分布有大量的Mg元素和少量的Al元素，两种元素的分布基本保持一致。但在整个线扫描路径范围内Al元素出现了4次较明显的峰值（图中标注的圆圈位置），在该峰值处Mg元素和Al元素的含量对比发生了明显的变化，明显偏离了AZ91合金成分中Mg-Al元素的含量比值。结合Al-Mg二元相图可以分析得出，材料在热等静压烧结后的冷却过程中，在AZ91合金成分处会形成Mg-Al固溶体和Al12Mg17金属间化合物。因此，该峰值处可能对应基体中析出的Al12Mg17金属间化合物相。

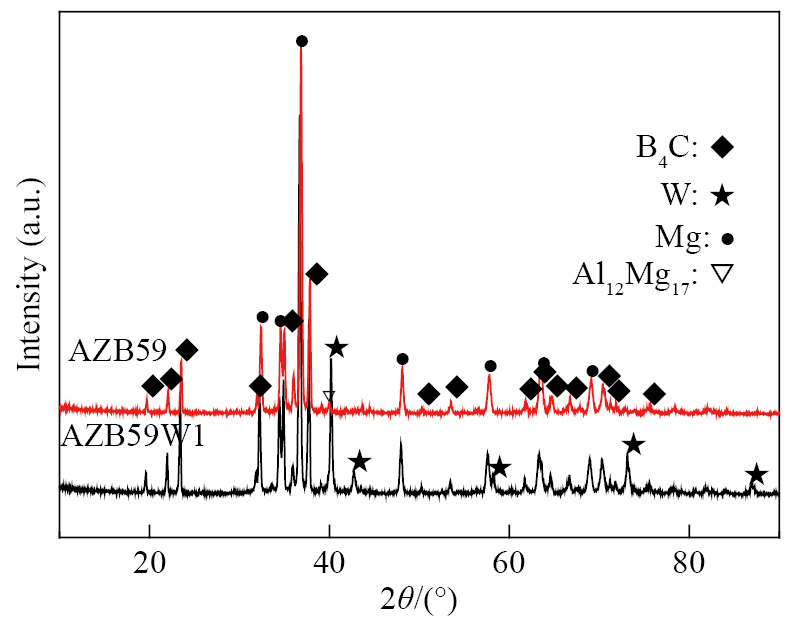

图9为采用热等静压法制备的AZB59和AZB59W1复合材料的XRD图谱。可以看出，AZB59复合材料中检测得到的物相组成主要为Mg，B4C及少量的Al12Mg17，AZB59W1复合材料中检测得到的物相组成主要为Mg，B4C和W。
采用富10B的B4C（硼元素中的10B丰度为99.2%）取代天然B的B4C（硼元素中的10B丰度为19.8%），按照优化工艺制备了厚度为32.6 mm的AZB59W1复合材料，并测试了该材料对Cf-252源中子的屏蔽性能。
以注量衰减比（F）表征待测样品对快中子的屏蔽特性，F计算公式为：[empty formula]（2）式中，Nf0为无样品时源中子产生的探测器计数；Nb为无样品时房间散射中子产生的探测器计数；Nf1为有样品时，源中子经待测样品衰减后产生的探测器计数；N'b为有样品时房间散射中子产生的探测器计数。
测试结果表明，富10B的AZB59W1复合材料对Cf-252源中子的注量衰减比为1.95。采用MCNP程序模拟计算相同条件下富10B的AZB59W1复合材料对Cf-252源中子的注量衰减比为2.22。快中子屏蔽性能模拟计算值与实际测试值基本吻合，但也存在一定差异（相对偏差约12%）。关于模拟计算值与实际测试值之间误差产生的主要来源，经初步分析认为，注量衰减比测试值本身存在一定的不确定度，其中本次测试样品对Cf-252源中子注量衰减比检测结果的相对扩展不确定度为11%。
Yu H， Zhou H P， Sun Y， Ren L L， Wan Z P， Hu L X. Microstructures and mechanical properties of ultrafine-grained Ti/AZ31 magnesium matrix composite prepared by powder metallurgy ［J］.Advanced Powder Technology， 2018， 29（12）： 3241.
Li H P， Cheng L， Sun X W， Li Y J， Li B E， Liang C Y， Wang H S， Fan J W. Fabrication and properties of magnesium matrix composite reinforced by urchin-like carbon nanotube-alumina in situ composite structure ［J］.Journal of Alloys and Compounds， 2018， 746： 320.
Chang H， Wang X J， Hu X S， Wang Y Q， Nie K B， Wu K. Effects of reinforced particles on dynamic recrystallization of Mg base alloys during hot extrusion ［J］.Rare Metal Materials and Engineering， 2014， 43（8）： 1821.
Nie K B， Wang X J， Wu K， Hu X S， Zheng M Y. Development of SiCp/AZ91 magnesium matrix nanocomposites using ultrasonic vibration ［J］.Materials Science & Engineering A， 2012， 540： 123.
Deng K K， Wang X J， Zheng M Y， Wu K. Dynamic recrystallization behavior during hot deformation and mechanical properties of 0.2 μm SiCp reinforced Mg matrix composite ［J］.Materials Science & Engineering A， 2013， 560： 824.
Zhou S S， Deng K K， Li J C， Nie K B， Xu F J， Zhou H F， Fan J F. Hot deformation behavior and workability characteristics of bimodal size SiCp/AZ91 magnesium matrix composite with processing map ［J］.Materials & Design， 2014， 64： 177.
Simeone D， Deschanels X， Berthier B， Tessier C. Experimental evidence of lithium migration out of an irradiated boroncarbide material ［J］.Journal of Nuclear Materials， 1997， 245（1）： 27.
Simeone D， Mallet C， Dubuisson P， Baldinozzi G， Gervais C， Maquet J. Study of boron carbide evolution under neutron irradiation by Raman spectroscopy ［J］.Journal of Nuclear Materials， 2000， 277（1）： 1.
Xian Y J， Qiu R Z， Wang X， Zhang P C. Interfacial properties and electron structure of Al/B4C interface： a first-principles study ［J］.Journal of Nuclear Materials， 2016， 478： 227.
Mohanty R M， Balasubramanian K， Seshadri S K. Boron carbide-reinforced alumnium 1100 matrix composites： fabrication and properties ［J］.Materials Science & Engineering A， 2008， 498（1-2）： 42.
