砷化镓（GaAs），属Ⅲ－Ⅴ族化合物半导体，为闪锌矿型晶格结构，是第二代新型化合物半导体材料中最重要、相关技术最成熟、最具生产力和应用最广泛的一类化合物半导体材料［1–2］。砷化镓单晶享有“半导体贵族”称号，可制成半绝缘材料和半导体材料两种，前者可制作金属半导体场效应管（MESFET）、高迁移率晶体管（HEMT）和异质结双极晶体管（HBT）等结构的电路，应用在雷达、电视广播、微波及毫米波通信、无线通信及光纤通信等微电子领域；后者主要应用在光通信有源器件（LD）、半导体发光二极管（LED）、可见光激光器、近红外激光器、量子大功率激光器和高效太阳能电池等光电子领域［3–5］。图1为砷化镓结构以及在各应用领域占比。

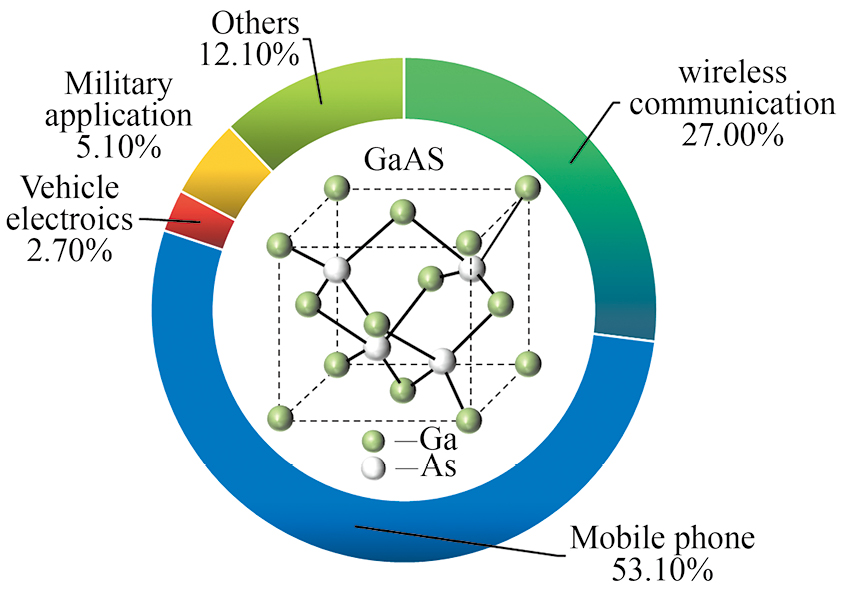

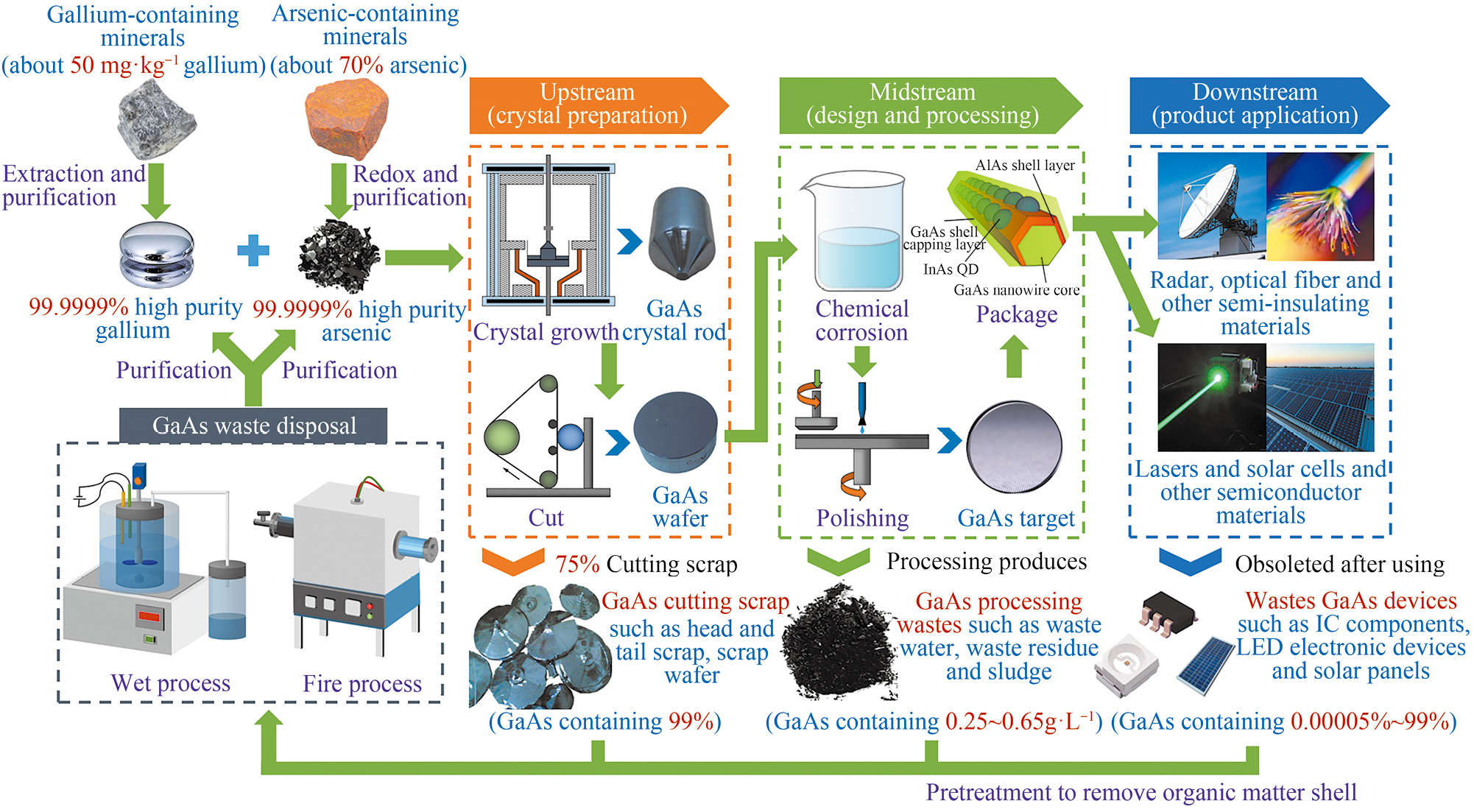

电子科技的高速发展使得砷化镓半导体器件和电路的需求量急剧增加。2022年全球砷化镓晶片市场规模为57.45亿元，其中国内砷化镓晶片市场容量为25.0亿元。全球每年有超过200 t的镓用于生产砷化镓，从图2的砷化镓产业链示意图可以看出，中上游晶体制备到中游设计加工经过数道复杂的工艺环节，砷化镓晶片产品的成品率常常低于20%，大量砷化镓晶体切割废料与含砷化镓废水、污泥、废渣由此产生，加之下游砷化镓半导体器件的使用淘汰，预计到2025年全球砷化镓废料量将超过620 t［6–15］。
镓在地壳中含量仅占资源总量的0.0015%，却是一种极具战略储备价值的稀有金属［16–17］。镓资源的稀有性和分散性，使得再生利用含镓废料成为镓的重要来源。每年从含镓废料中再生利用的镓，不仅满足了当年金属镓需求量的38.8%，也节约了铝土矿、闪锌矿中0.09%镓资源的开采提取［18–19］。砷化镓废料也是提取砷的重要来源，提纯后的高纯砷是制取砷化镓、砷化铟等化合物半导体的原料，也是半导体材料锗和硅的掺杂元素［20］。此外，砷化镓中因含有砷，被美国交通运输部定义为“固体有毒物品，B级，N.O.S（未特别分类）”，砷也被美国疾病中心确定为第一类致癌物［21］。砷化镓废料的长期堆放可能造成其中的砷通过地质过程和人为活动进入土壤与地下水，产生氧化砷、砷烷等剧毒物质，危害土壤质量与人体健康［22–26］。
因此，无论从经济效益、资源循环利用还是生态环境保护方面，明确各类砷化镓废料的主要来源，并研究针对性、差异化的回收工艺，不断提升砷化镓废料回收效率与安全性，对中国砷、镓资源的再生利用具有重大意义。

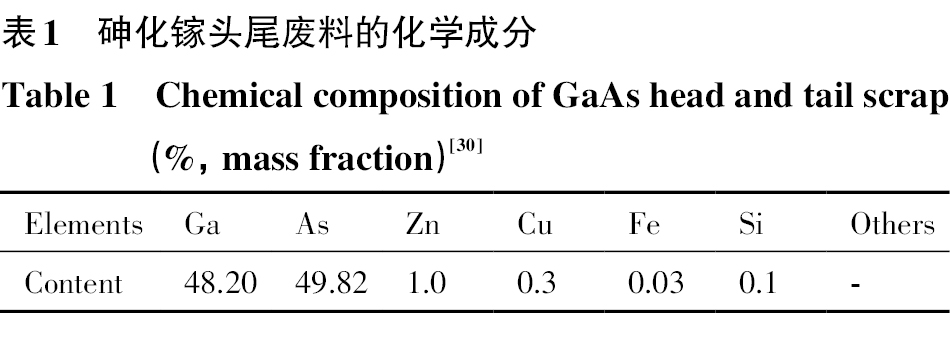

砷化镓晶体以99.9999%高纯金属镓、99.9999%单质砷为原料，在1200~1260 ℃高温下进行多晶合成，通过计算机精确控制冷却温度实现单晶生长。主流的工业化晶体生长工艺包括：液封直拉法（LEC）、水平布里其曼法（HB）、垂直布里其曼法（VB）以及垂直梯度凝固法（VGF）等［27］。制得砷化镓晶棒头尾部分位错密度较大、导电率不佳，切割形成砷化镓头尾废料［28］。中部晶圆切割成厚度小于400 μm的晶片作为衬底使用。切割过程中存在应力过大使晶片碎裂报废的现象，成品率在85%左右［29］。头尾废料与废晶片为代表的砷化镓晶体切割废料中杂质较少，具体成分如表1所示［30］。砷化镓晶体切割废料量与晶棒尺寸有关，晶棒尺寸越大，可加工晶粒数越多，废料量随之减少。研发8英寸甚至更大尺寸晶片是提高砷化镓利用率的有效途径［31］。

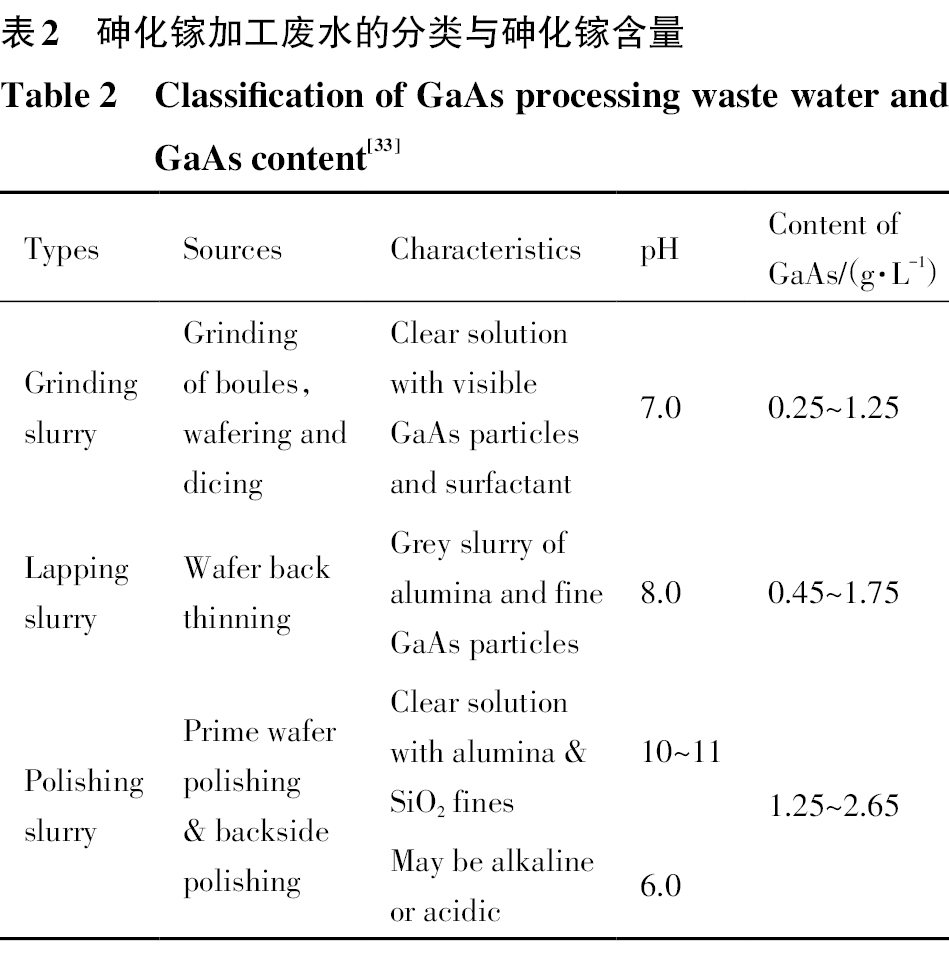

砷化镓晶片在研磨、化学腐蚀、抛光、清洗等精细加工环节中，通过机械与化学试剂的组合作用，产生了大量废水［32］。Torrance等［33］对各个环节产生的砷化镓废水进行等离子体质谱仪（ICP-MS）与电感耦合等离子体发射光谱仪（ICP-OES）的检测分析，结果如表2所示。废水成分复杂，主要污染物是以悬浮状态存在的微米或纳米级砷化镓颗粒，人们常用FeCl3与高分子絮凝剂配合对废水中的砷化镓进行混凝沉降，处理后的滤液达标排放，滤渣形成砷化镓污泥或废渣。沉降过程引入的铁、硅等杂质增加了砷化镓污泥与废渣的回收难度。
砷化镓晶体废料中杂质较少，研究重点在于实现砷、镓的高效分离，回收工艺主要分为湿法与火法两种。
湿法工艺通常将砷化镓在氧化性酸中浸出，结合选择性沉淀、萃取、树脂吸附等流程将镓、砷分别以化合物形式提取，碱性电解回收金属镓［36］。

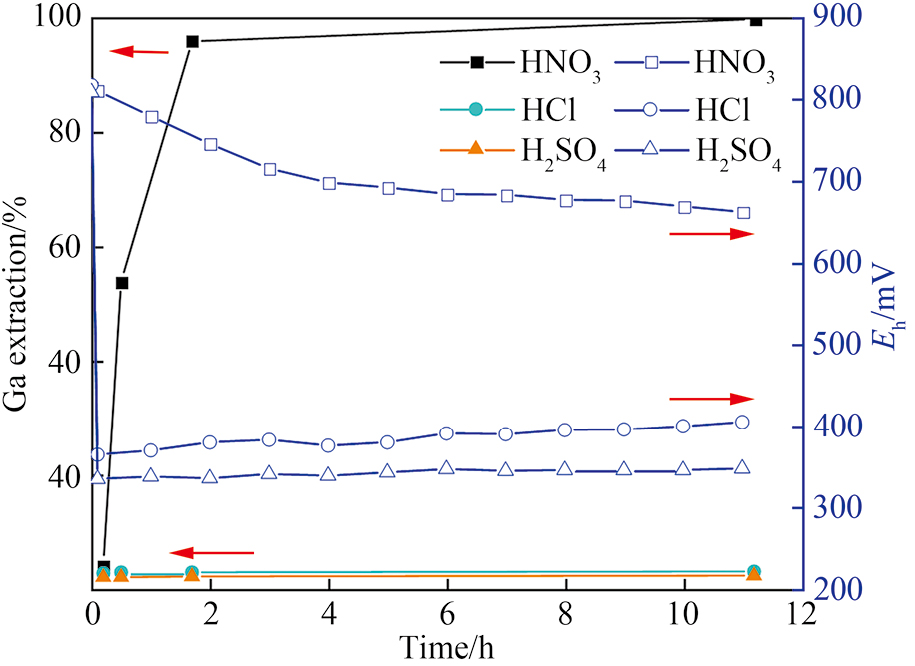

酸浸法是借用无机酸作为溶剂从砷化镓中提取可溶性成分，再结合其他工艺将砷、镓提取加以回收利用。作为湿法工艺的首要步骤，浸出效果决定着最终的回收效率。Lee和Nam［7］围绕盐酸、硫酸、硝酸对砷化镓浸出效率的影响展开了对比研究。图3的镓浸出率与电位（Eh）结果显示，硝酸的强氧化性使砷化镓迅速溶解，在60 ℃下，2 mol·L−1浓度的硝酸2 h可浸出砷化镓中99%的镓。同时发现硝酸浸出反应式（1）为自催化反应，人为通入NO2有助于提高反应速率，进一步缩短酸浸时间。[empty formula]（1）
质量浓度为20%~30%的硫酸则需要在通氧气的同时加热至90~100 ℃，才能提取砷化镓中98.8%的镓［37］。相比之下，硝酸拥有更高的镓浸出率、更短的浸出时间与低成本，是处理砷化镓废料的首选酸浸溶剂。
1）选择性沉淀：砷化镓切割废料中的砷、镓在酸浸过后的溶液中分别以AsO43−，Ga3+的形式存在。Chen等［38］使用Na2S与FeO（OH）对砷进行选择性沉淀，进而实现砷、镓的固液分离。但不论哪种试剂，至少1.5%镓的共沉淀损失始终存在使镓的回收率受限，是该方法的主要缺陷［39］。相较于氢氧化物，硫化物成本低、与砷的结合能力更强、产生的硫化砷渣易回收砷，是较为理想的选择沉淀剂。郭学益等［40］为了脱砷更加彻底，向溶液中通入H2S气体或添加砷理论量1.1~1.5倍的Na2S，FeS。得到的硫化沉淀物以As2S3为主，品位在80%~90%之间，砷回收率达99%。向除砷后的滤液中滴加NaOH或NH4OH，调整pH至6~7，获得Ga（OH）3沉淀，在碱性溶液中电解回收镓纯度为99.99%。
2）溶剂萃取：溶剂萃取法是一种传统且有效的方法。根据杂质成分选用对应溶剂进行萃取，除去金属和非金属夹杂物，达到除杂提纯的目的。谭明亮等［37］报道了一种［bmim］PFb和CA-100协同萃取砷化镓废料浸出液中镓的方法，得到负载镓的有机相，萃取率在95%左右。向其中加入电解质氯化钠，并用石墨电极通电1~2 h，沉积得到纯度99.99%的金属镓。Hu等［39］则以80%的二（2-乙基己基）磷酸（D2EHPA）混合20%煤油为萃取剂，利用硫酸反萃提取90%的镓。电极材料也是影响镓回收率的因素之一，铂-不锈钢电极在镓的回收率与电解效率方面较镍-铜电极优势明显，但与石墨电极相比，所得镓纯度并不理想，仅为94%。萃余液中的砷通过添加Fe2（SO4）3·xH2O形成砷酸亚铁（AsFeO4）沉淀脱除。
有机萃取剂价格昂贵，对镓的提取率偏低，更多应用于从铝生产的循环母液中分离镓［41］，对于砷、镓的分离并不彻底。最终滤液仍残余14%左右的砷，进一步除砷处理后，方可作为废液排放。对生态环境的危害大大提高，同时也增加了溶剂萃取法处理砷化镓废料的成本。

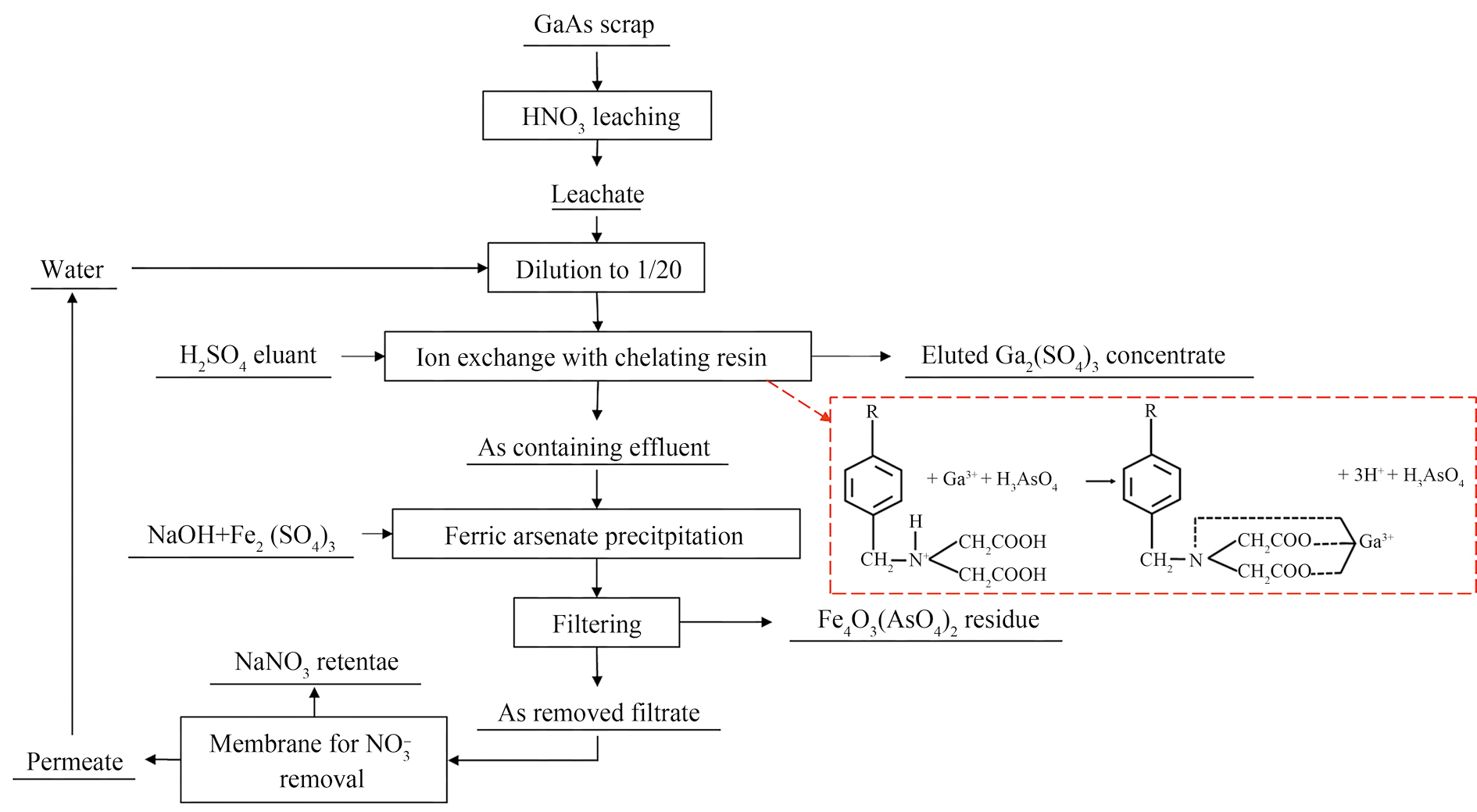

3）树脂吸附：树脂吸附的原理在于螯合树脂与砷化镓浸出液中的Ga3+发生配位反应，形成小分子配位络合物的稳定结构，并在合适的条件下释放镓，实现砷、镓分离与金属镓的富集再生［42］。Cheng等［43］将稀释后的砷化镓浸出渗滤液以1.0 BV·h−1的速度通过含有CR-11树脂的玻璃柱进行离子交换。络合物中的Ga3+在硫酸的洗脱作用下富集，形成最终的Ga2（SO4）3溶液，含镓量达到4.5 g·L−1，镓纯度为99.3%。剩余废水由氢氧化钠与硫酸亚铁共同处理沉砷，除砷滤液在渗透去除NO3−后在如图4所示的处理流程中循环使用。
螯合树脂与金属离子的结合力、选择性较强，且具有良好的吸附速度和传质效率，这也使得树脂吸附法的应用范围十分广泛。

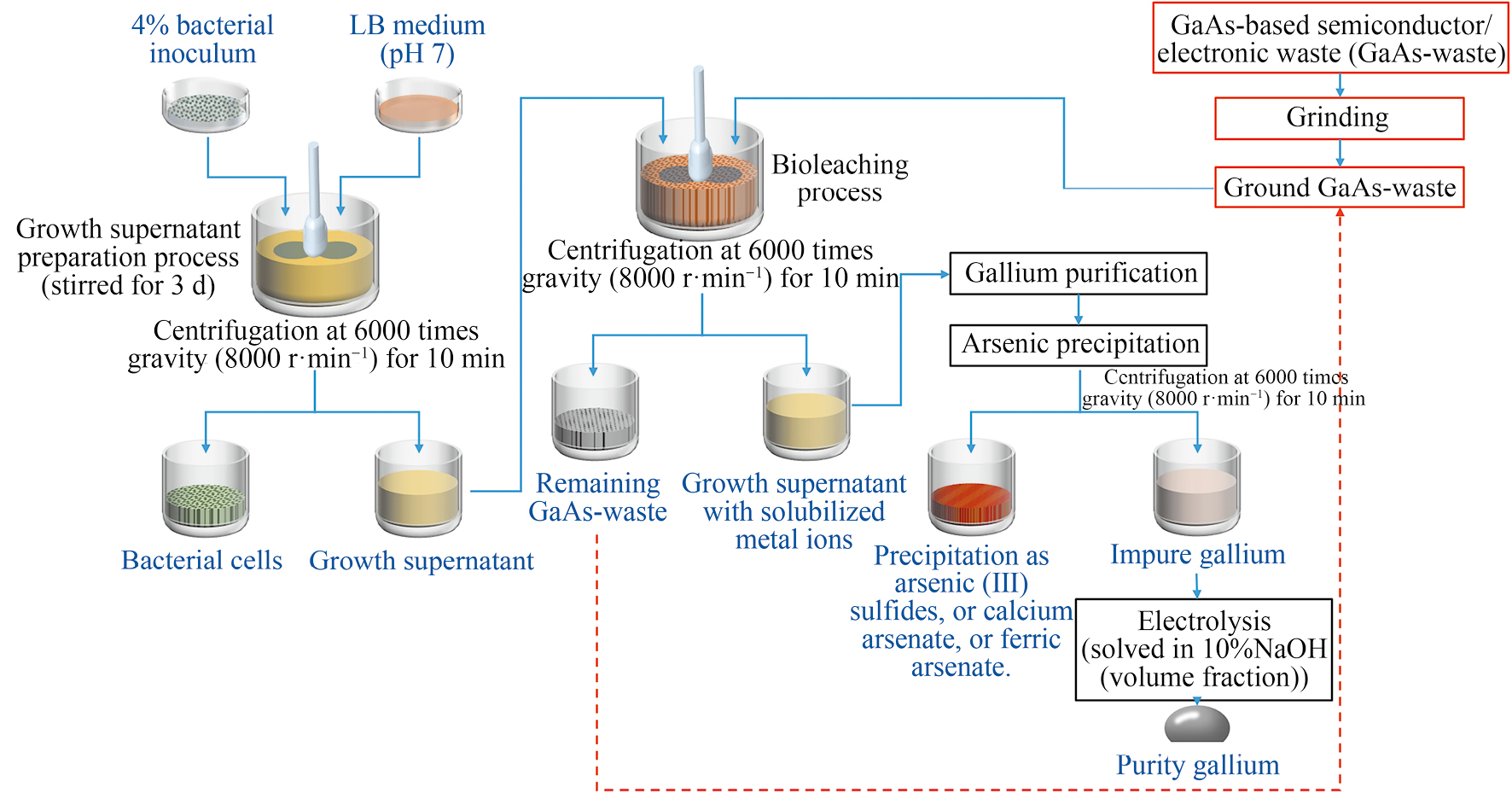

部分微生物的生命活动自身带有氧化和还原特性，具有从矿石或废料中浸出提取有用金属的能力。Maneesuwannarat等［44］从重度污染的土壤中分离获得8种菌株，利用异养微生物产生的草酸、柠檬酸等有机酸代替硝酸对砷化镓废料中的镓溶解浸出。有机酸的产生速度与氧化性远不如硝酸，细菌Pad I与NKS III在色氨酸、酵母提取物、氯化钠、水混合而成的培养基中经过长达15天与30天的生物浸出，镓提取率分别达到63%与81%。浸出效果不佳的原因在于细菌对金属的选择性较弱，部分砷被一同浸出，难免氧化形成有毒物质对微生物的生长造成负面影响。图5为生物浸出法处理砷化镓废料的流程示意图［44］，尽管该方法所需周期长、操作复杂，甚至镓浸出率难以达到预期，但生物浸出全程无污染、不耗能，作为一种处理砷化镓废料的新思路，具有广阔的发展空间［45–46］。此外，该工艺也适用于处理含砷化镓的薄膜太阳能电池废料，50%~70%的镓可通过生物浸出回收再生。
为了便于回收物料中的有价成分，挥发除去有害杂质，常采用焙烧工艺将金属化合物氧化，再还原提取金属［47］。砷化镓的富氧焙烧可将砷、镓分别氧化，砷氧化物具有沸点低、饱和蒸气压大的特点，高温下更易气化，控制焙烧温度使其挥发，进而实现砷镓分离。氧化焙烧法设备成本低且操作简单，但砷氧化物种类繁多难以调控，砷化镓氧化焙烧过程中砷的氧化行为已成为研究者们的工作重心。Monteiro和Evans［48］利用透射电镜（TEM）观察砷化镓的氧化焙烧反应，发现镓始终被氧化成Ga2O3，逐渐升高的焙烧温度对应着砷的不同价态氧化物。温度低于400 ℃，砷化镓几乎不反应，氧化物呈现非晶态；温度介于400与700 ℃，砷有受热分解并由内向外逐渐氧化的趋势，晶体外层以As2O5为主，中层为As2O3，内层则是As；温度高于700 ℃时，可能有GaAsO4产生。并将400~600 ℃温度下砷化镓氧化焙烧的反应方程式归纳为：2GaAs（s）+4O2（g）→Ga2O3+As2O5+（As2O3+As），其中，Ga2O3与As2O5为氧化焙烧的主要生成物，并可能伴有部分As2O3与As产生。Swain等［49］结合砷化镓氧化焙烧各反应的吉布斯自由能、埃林汉姆图以及图6的Ga-As-O随温度变化的优势面积图，总结了砷化镓在1000~1500 ℃下的广义氧化反应方程式为：[empty formula]（2）

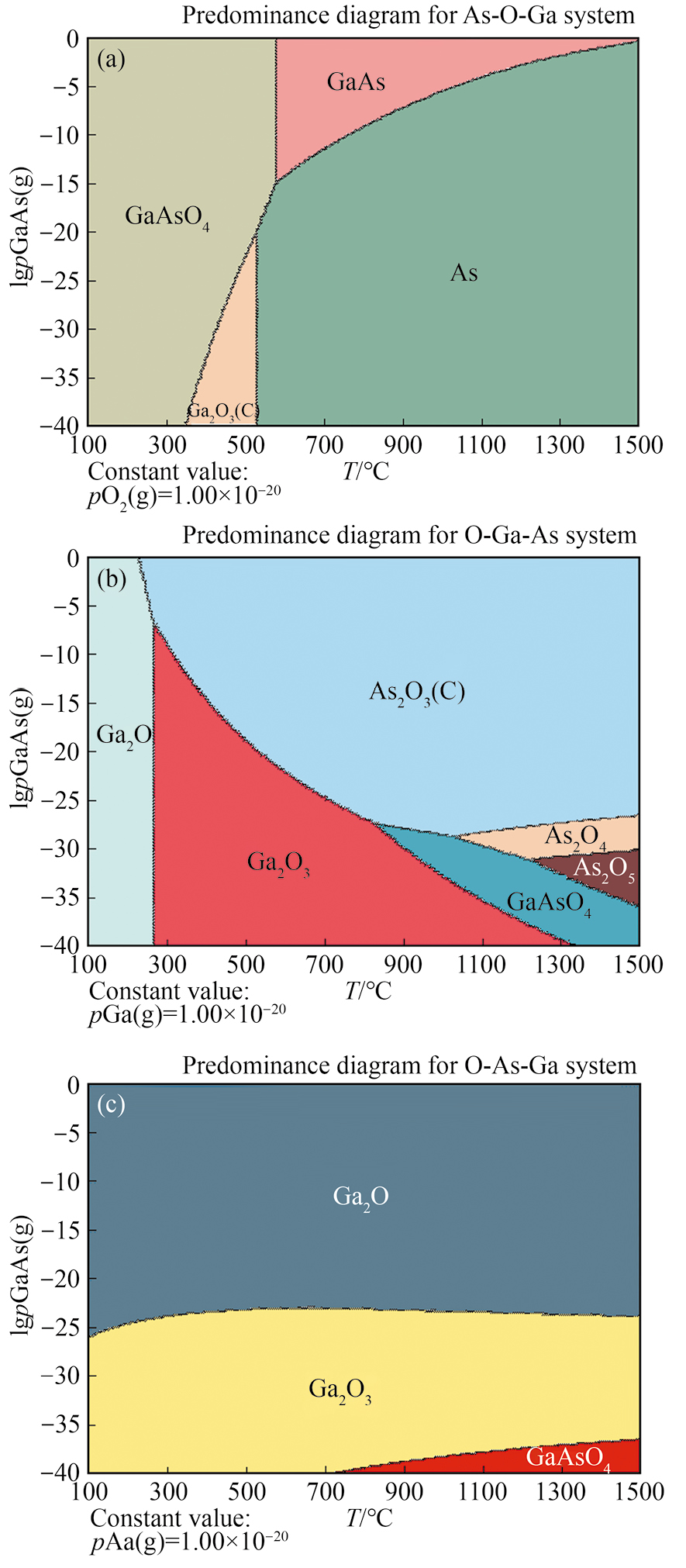

理论上，砷化镓氧化焙烧的主要产物为Ga2O3与As2O3，也可能伴有部分Ga2O，GaAsO4，需结合湿法工艺，控电位将镓、砷分别以Ga3+，AsO43−的形式浸出回收。1000 ℃下，富氧焙烧砷化镓废料，冷凝获得As2O3纯度在99.2%左右，可作为原材料应用于铁氧体制造等工艺中［50］；溶解剩余Ga2O3，电解再生纯度为99.9%的金属镓。
砷的硫化物与氧化物性质相似，是含毒性最小的砷化合物之一。Zhan等［51］尝试用过量硫化剂替代氧与砷化镓晶体废料混合，采用双阶段加热方式：453 K使硫熔化，与砷化镓充分接触保证硫化效果。持续升温充分反应，生成As2S3，As4S4，GaS，Ga2S3等硫化产物，1073 K高温下88.2%的砷硫化物气化挥发，实现砷镓分离。硫化热处理法借助硫化剂在成本方面的优势有望取代氧化焙烧法成为工业火法回收砷化镓废料的主要工艺。但硫原子易使砷化镓表面钝化，阻碍晶体内部继续硫化导致回收效果不佳的问题不可忽视。
近年来，随着真空技术的不断发展，真空热分解固体废弃物回收有价金属得到越来越多的关注与应用［52］。在真空条件下，砷化镓以较低温度直接分解为镓与砷单质，无需任何化学试剂添加，也无“三废”产生。真空高温分解法是一种清洁高效、极具发展前景的技术。Sturgill等［53］从热力学角度对砷化镓高温分解过程中压力、温度、成分间的平衡进行理论分析，阐明了低压强在处理砷化镓废料时存在的优越性，810 ℃为砷化镓分解的起始温度，砷以As2，As4混合蒸气的形式挥发，剩余物为液态镓。本课题组将热力学分析、动力学模拟与实验三者结合，对砷化镓废料真空热分解回收砷、镓开展了大量研究。例如，Liu等［54–55］研究发现：同一温度下，砷的饱和蒸气压远大于镓，二者的分离系数值也在1×106以上，理论上较容易实现分离回收。控制实验条件为：压强为1 Pa，加热温度为1173 K，经过3 h的保温，可回收纯度99.95%的镓，回收率在75%左右。部分沸点较高的镓混入挥发物，导致回收所得砷纯度仅为92.97%。胡亮等［56］从分子动力学角度出发，构建了砷化镓超晶胞，并采用Materials Studio软件对砷化镓在1273 K温度下的热分解过程展开动力学模拟。对比模拟前后键长、布居、态密度、差分电荷密度等晶胞信息得出结论：砷化镓在热分解过程随时间分步断裂，多数砷、镓原子具有分离的趋势，砷原子形成稳定性更强的As2分子团簇挥发。也存在少数砷、镓原子聚集成砷化镓团簇的现象，通过粒子剧烈的热运动，以气态形式溢出。由此解释了镓损失的微观原因。

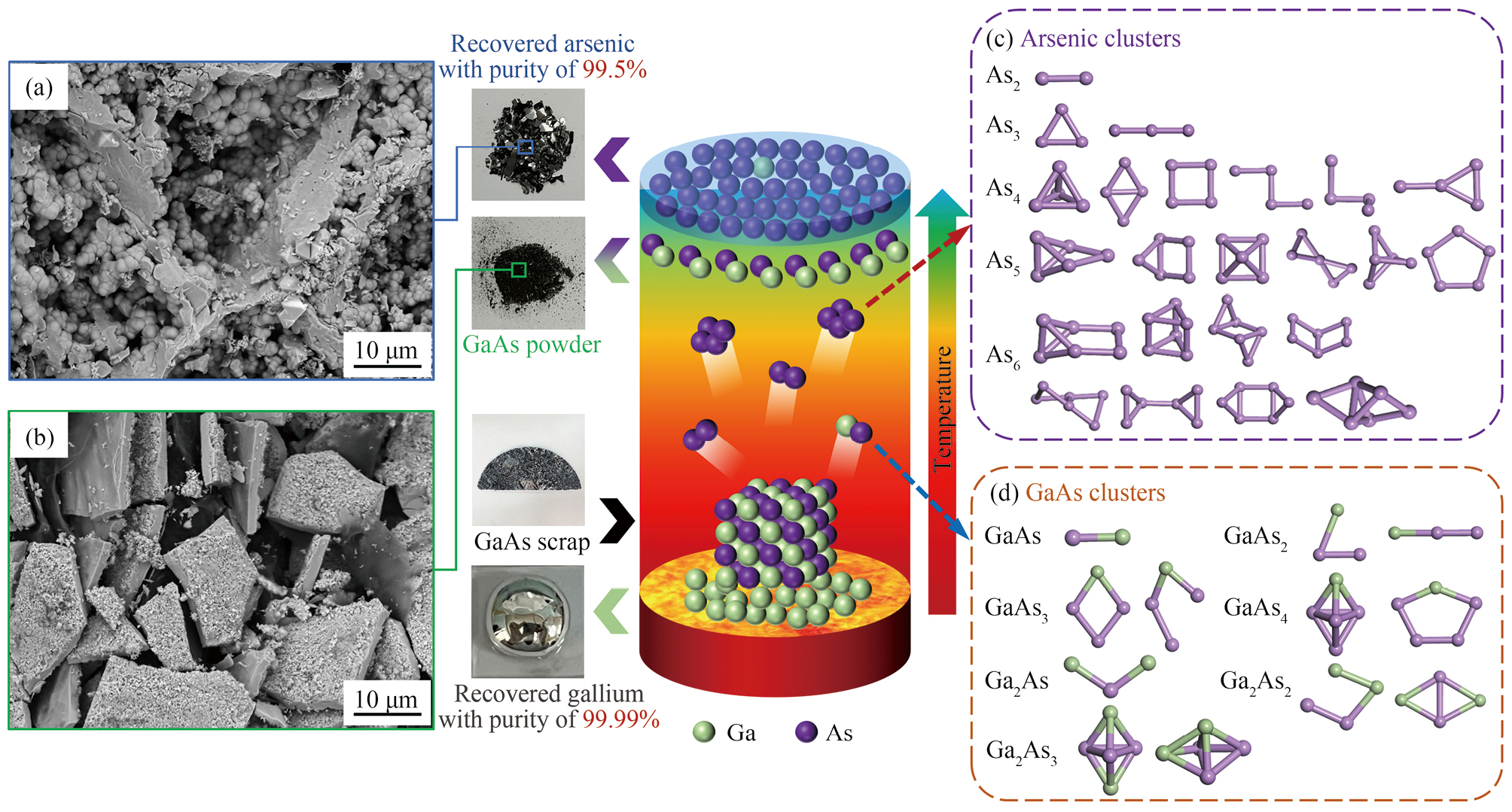

为解决砷化镓气态团簇混入砷蒸气影响冷凝物纯度的问题，田阳等［57］从原理出发，在分析挥发冷凝热力学、分子动力学的基础上，探明了砷化镓和砷的冷凝特性，优化了冷凝工艺，提出如图7所示的真空热分解-定向冷凝处理砷化镓废料的工艺路线。利用砷蒸气与砷化镓气态团簇凝固温度、迁移速率的差别，精准控温分区域定向冷凝，回收所得镓、砷纯度分别提升至99.99%与99.9%以上［57–58］，同时将砷化镓团簇以粉末形式收集二次利用，有效避免了资源损失，砷化镓团簇的存在始终制约着砷、镓直收率的进一步提高，抑制团簇产生的方法与调控机制将作为后续深入研究的主要方向。
经过切割，砷化镓晶体表面易沾有氧化硼、坩埚残留物、油污、氧化物等杂质。王金灵等［59］报道了一种经过打磨、醇液浸泡、酸液清洗，超声波震洗、烘干等表面清洁处理后，在1240~1250 ℃温度的阶梯形的石英管中直接采用VGF法生长砷化镓多晶的方法。经过72~96 h生长出直径为50~106 mm，长度为300~400 mm的圆柱形砷化镓多晶，其中杂质B元素小于100×10−9，Si元素小于1000×10−9，其余杂质小于100×10−9，产率高达95%。该方法简化了回收金属再制备的繁琐步骤，通过精准操控直接制得高品质砷化镓多晶，为砷化镓废料回收提供了一种新思路，具有极高的研究价值。
砷化镓晶片加工包括研磨、抛光为主的多重工序，混凝沉降各阶段废水中的砷化镓微小颗粒，获得富含砷化镓的废渣或污泥，分离再生其中的砷、镓资源，是处理砷化镓加工废料的主要流程。

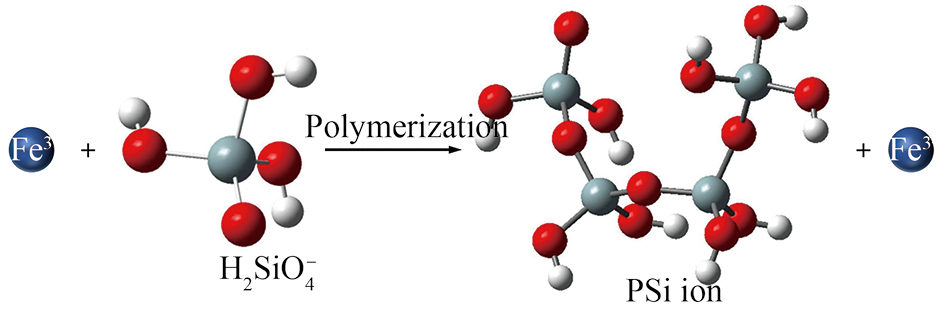

三氯化铁与高分子絮凝剂配制而成的混凝剂对砷化镓研磨废水中的化学需氧量（COD）、生化需氧量（BOD）及固体悬浮物沉降效果较好，但砷脱除率偏低，且费用高。张向京等［60］自制聚合硅酸铁（PFSiC）代替氯化铁处理该类废水，省略了昂贵絮凝剂的使用。复合型无机高分子混凝剂PFSiC带正电荷，而水中的砷化镓胶粒及其他固体悬浮物带负电荷，电中和作用使胶粒脱稳，PFSiC通过如图8所示的过程水解出高分子聚硅酸［61］，聚硅酸在其聚合时发挥吸附、架桥、卷扫作用，凝聚沉降废水中的固体颗粒［61–62］。处理过的废水脱砷率高达98.6%，符合GB8978-1996三级排放标准［63］。
抛光环节砷化镓受含氧化铝、硫酸等蚀刻液的机械、化学组合作用所产生的废液中，砷、镓多以离子形式存在［64］。Sturgill等［65］借助溶液优势，氧化浸出未溶解的砷化镓小颗粒，使用H2SO4与Fe（OH）3，Ca（OH）2对溶液反复中和，在pH为2~3和11~12范围分别形成FeAsO4和Ca3（AsO4）2沉淀回收砷，最后调节pH至6~8沉淀Ga（OH）2回收镓。废水中离子的多样性对pH调节准确性提出了更高要求，中和沉淀的操作难度也因此增加。
含铁絮凝剂的沉降处理导致砷化镓废渣中引入部分铁元素，影响OH−对镓的沉淀效果，除铁成为砷化镓废渣回收的重要工序［66］。张向京等［67］利用镓在pH大于9时产生偏镓酸盐这一特性，向砷化镓废渣浸出后的滤液中滴加Ca（OH）2至pH在10~11之间，发生反应式（3，4），优先脱除铁和砷：[empty formula]（3）[empty formula]（4）中和剩余滤液沉淀镓，并以850 ℃高温煅烧所得Ga（OH）3，制备纯度99.2%的Ga2O产品用于制备高纯镓，产品总收率为72.3%。吴彤等［68］研究发现NaOH，H2O2混合溶液对砷化镓废渣也有良好的浸出效果。当H2O2浓度达到100 g·L−1时，控制液固比为5∶1，温度70 ℃的条件下浸出2 h，可溶解废渣中99%的镓与96%的砷。浸出液通过蒸发浓缩-冷却重结晶直接制得如图9所示纯度为96.7%的Na3AsO4晶体。Na3AsO4属于剧毒品，是制作杀虫剂、防腐剂等产品的主要原材料。将砷化镓废渣中的砷直接以Na3AsO4产品形式回收具有明显的环保效益和经济效益。结晶母液中的镓通过旋流电积方式制得纯度为99.946%的金属镓。
砷化镓污泥与砷化镓废渣的来源相同，但含水率与含油率更高。所以，干燥是回收含砷化镓污泥的首要步骤［69］。烘干杂质少的砷化镓切割污泥，氧化焙烧回收其中的砷、镓，是方鸿源［70］处理砷化镓污泥时采取的方法。针对含水率约为55%的砷化镓污泥，陈辉等［71］则以NaOH与H2SO4作为浸出、中和溶剂，通过浆化碱浸-硫酸中和-酸浸除硅-中和沉镓的湿法工艺流程，两次中和富集得到Ga（OH）3纯度大于90%，镓综合回收率大于95%。湿法直接回收含水率过高的砷化镓污泥，有利于缩短回收流程、提升回收效率。
对于含油率10%的砷化镓泥浆，汪丽红等［72］首先将其在83~103 ℃温度下减压蒸馏，分离固态砷化镓与液态油。酸浸萃取固态砷化镓再生金属镓，选取的萃取剂为含P204的有机萃取液。处理废料同时将油一并回收，不但增加了资源利用率，也更为环保。
为了提升半导体性能，砷化镓晶片有时也作为衬底与其他材料绑定使用［73］。如锗单晶抛光片作为绑定材料生产LED灯具时，机械研磨产生的砷化镓废水中含锗约33%，通过高分子材料过滤器，含锗砷化镓废料粘附包裹在滤芯内侧，形成了含锗、砷化镓的有机过滤芯废料。普世坤等［74］将这种废料富氧焚烧，砷化镓被氧化成Ga2O3与As2O3的同时，锗也被氧化成GeO2。As2O3的沸点较低可以通过减压焚烧分离收集，GeO2则需要在30%工业盐酸中氯化为GeCl4蒸馏分离，剩余含镓残酸进行中和沉淀回收Ga2O3。富氧焚烧-氯化蒸馏-中和沉淀处理含锗砷化镓废料工艺复杂且流程较长，但随着LED需求量增加，含锗砷化镓生产废料量也随之上升，该工艺的实用性也愈发凸显。

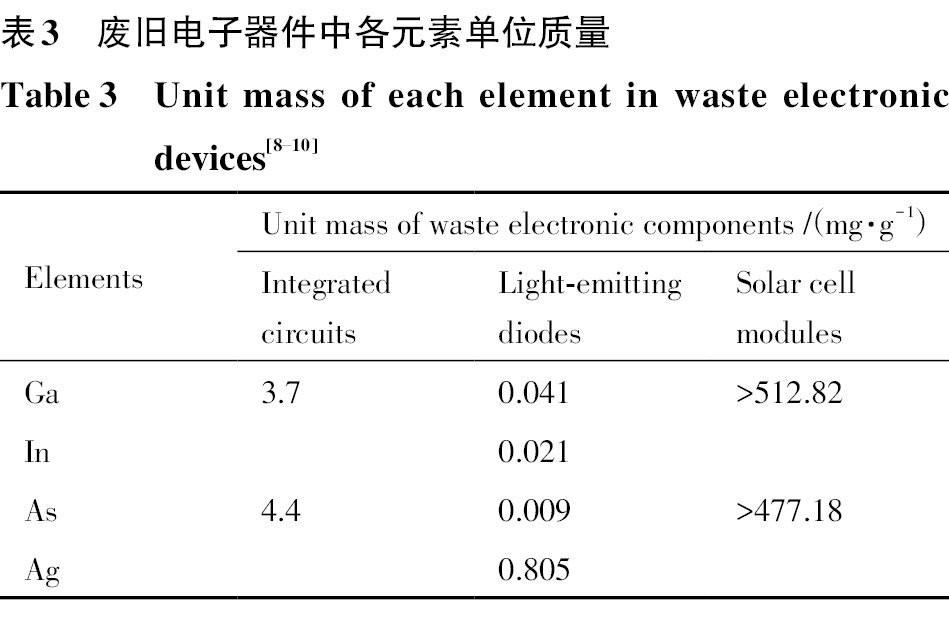

废旧IC元件、LED电子器件、太阳能电池模块等废旧电子器件中，砷化镓通常被塑料、树脂等有机材料包裹。近几年，高效去除废旧含砷化镓器件有机质外壳提取砷化镓，回收再生其中的砷、镓已成为众多学者的研究热点。
废弃集成电路板中拆卸的IC元件结构复杂，包括包装材料、酚醛树脂、环氧树脂、溴化阻燃剂等有机物组成的有机质外壳与内部的砷化镓金属富集部分（MEPs）。Zhang等［75］以砷和镓在Br-Cl-H2O体系下的Eh-pH图为理论基础，采用含H2O2体积比为5%的磷酸盐作为缓冲剂在高压反应器中对废旧IC元件进行水热处理，真空过滤得到有机物滤液与固体砷化镓MEPs。脱水处理后的滤液在高纯氮流中蒸发浓缩提炼为油，最大限度地回收了IC元件中的可利用资源。砷化镓MEPs经研磨筛选分离剩余金属框架与SiO2，收集得到纯度大于96%的砷化镓，包装材料去除率达到91.2%。水热法脱除有机质外壳所需温度较低，180~350 ℃温度范围内就实现了固液分离，且在密封环境中无污染物产生。但水热处理可能造成部分砷的损失，回收率仅有95.5%。
LED的内部芯片除砷化镓外，还有部分砷化铟与纯银导线，去除有机质外壳同时兼顾各类金属的高保有率成为研究关键。Zhan等［9］在氩气气氛中加热废旧LED，并采用含超纯水体积比为60%的水-乙醇混合溶液进行洗涤。温度高于243.05 ℃，乙醇分子振动与动能增加，氢键稳定性变差、结合作用减弱，导致环氧树脂粘度降低、流动性增强，废旧LED封装材料中的有机质易被溶解去除。经过洗涤LED芯片与银线完全暴露，Ga，In，As和Ag这4种金属资源保有率分别为93.10%，85.72%，93.79%和99.99%。van den Bossche等［76］将废旧LED中收集得到的砷化镓、砷化铟，以1：1的比例在疏水性三溴化磷酸（［P44410］［Br3］）溶液中搅拌浸出。先后加入4 mol·L−1的NaBr溶液提取砷、超纯水提取镓、NaOH溶液沉淀铟。其中，砷、镓以离子形式富集于滤液中，提取率分别达到99.6%与96.5%。铟以In（OH）3沉淀形式回收获得。剩余［P44410］［Br3］残渣经溴化处理后可作为浸出液在该工艺中循环利用。Zhan等［77］为研究热解废旧LED的塑料外壳对后续砷化镓真空热分解是否造成影响，将砷化镓晶片与废旧LED按1∶10的比例混合，升温至723 K观察发现，有机质外壳充分热解为性质稳定的碳化残渣，与此同时砷化镓表面的镓被氧化成丝状Ga2O3。Ga2O3属于高沸点氧化物，但高温下易与镓发生反应式（5），生成物Ga2O具有强挥发性，气化迁移至砷冷凝物导致镓大量损失。因此，有机质外壳热解对砷化镓表面镓的氧化作用，是造成LED内部砷化镓与砷化镓切割废料在相同条件下回收效果差异的主要原因［78–79］。[empty formula]（5）

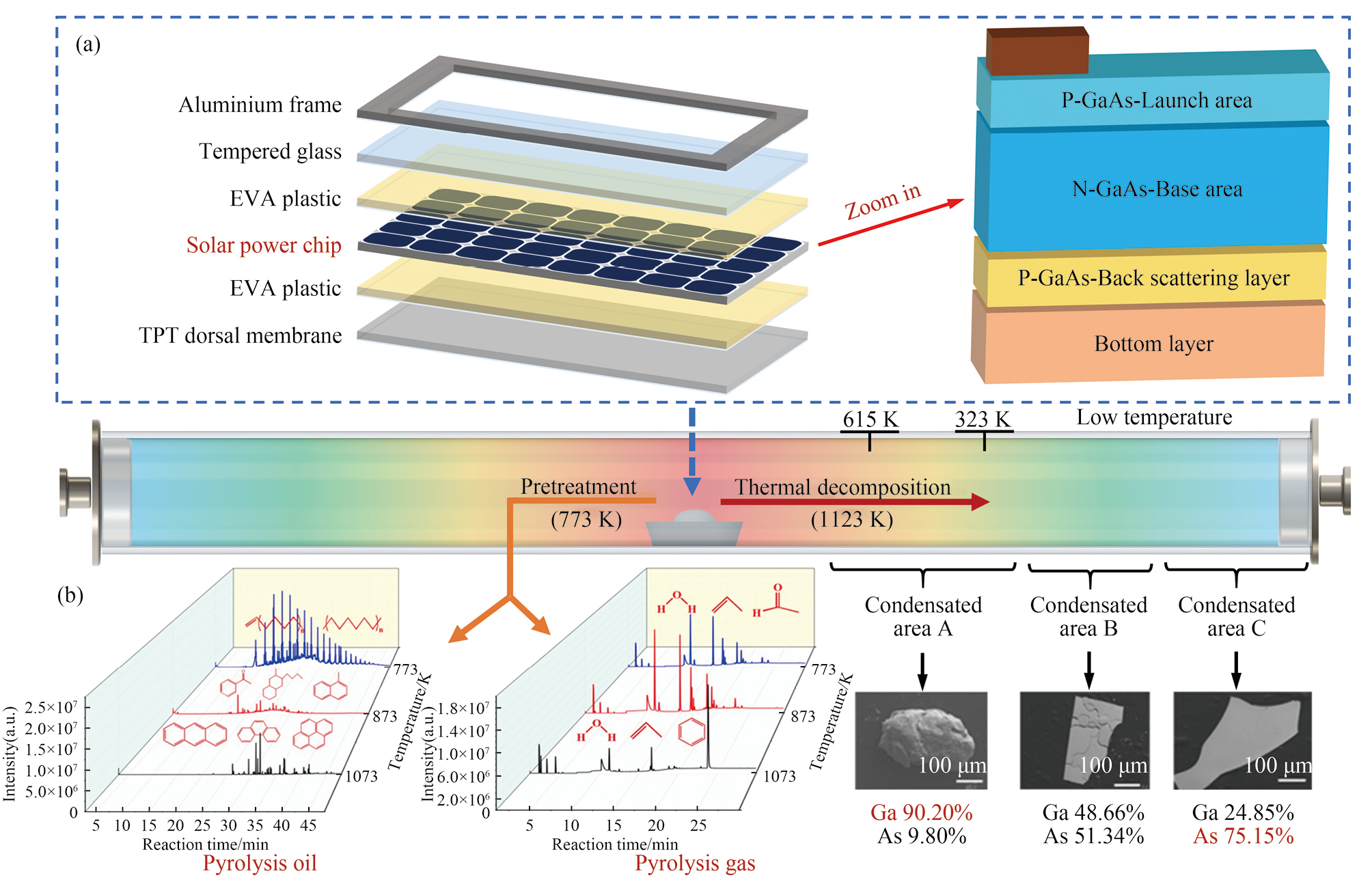

太阳能电池由钢化玻璃、乙烯-乙酸乙烯共聚物（EVA）塑料、太阳能晶片、聚对苯二甲酸乙二醇酯（PET）树脂等多层材料粘合而成，图10（a）为太阳能电池的典型结构示意图［10］。其中，太阳能晶片作为电池核心部件含砷化镓量超过99%，在下游产品中蕴藏砷、镓资源最为丰富。
热解法同样适用于剥离废旧太阳能晶片与表面粘着的EVA塑料与PET树脂，处理流程示意图如图10所示。Zhang和Xu［10］在氮气流中对废旧太阳能晶片进行低温加热预处理，并联合真空热分解工艺处理砷化镓晶片。温度达到773 K，有机质外壳几乎全部热解成图10（b）中的烷烃、烯烃等液态油状有机物。温度继续升高至1123 K，气态苯及其衍生物质量随之增加，使得砷化镓晶片表面氧化也愈发剧烈，最终经过充分分解收得镓与砷的纯度分别为90.2%与75.15%。热解法操作简单、预处理时间短，但砷化镓表面氧化带来金属损失较为严重，技术仍不成熟。潘勇进等［80］报道了一种碱性电解与树脂吸附联合处理废旧砷化镓光伏组件的工艺，阴极电解析出镓纯度可达99.99%，电解残液通过装有阴离子交换树脂的离子交换柱实现砷酸盐吸附。质量浓度为20%的氯化钠溶液是良好的砷酸盐解吸剂，蒸发解吸液制备砷酸钠晶体，使废旧砷化镓光伏组件中的砷资源得以回收再生。
中国作为砷化镓生产与消费的大国，从砷化镓产业链的不同阶段产生各类砷化镓废料量与日俱增。根据废料的来源与杂质成分选择适合的回收工艺是处理砷化镓废料最有效的方式。砷化镓晶体切割废料的砷、镓纯度高、杂质成分少，湿法工艺与火法工艺都呈现出良好的处理效果；杂质较多的砷化镓生产废料则以湿法回收工艺为主；废旧砷化镓电子器件的回收通常采用水热法脱除有机质外壳，并辅以火法工艺回收其中的砷、镓资源。
砷化镓废料的湿法冶金回收工艺通常把化学性质稳定的砷化镓在氧化性强的酸中浸出作为首要步骤，酸浸后结合选择性沉淀、溶剂萃取、树脂吸附等环节实现砷镓分离，并电解回收金属镓，其中选择性沉淀法采用的硫化物添加剂成本低、处理废料量大、性能稳定，是目前工业处理砷化镓废料技术最成熟的工艺之一；溶剂萃取法与树脂吸附法原理相似，利用有机添加物与Ga3+的强结合力，在处理成分复杂的砷化镓加工废料时对处理效率的提升效果明显。湿法工艺有时也将砷化镓中的砷、镓资源制备成Ga2O3，Na3AsO4晶体等化合物产品。有利于缩短废料处理流程、降低处理成本、减少含砷废液的排放，同时满足了中国在氧化镓半导体、砷酸钠药品等方面的需求。
砷化镓废料的火法冶金回收工艺流程短、设备简单、环境污染小，在处理砷化镓晶体切割废料时更具优越性，主要分为氧化焙烧与真空热分解两种。氧化焙烧法通过砷化镓废料的高温富氧焙烧形成沸点差异较大的砷、镓氧化物，简单控温即可实现As2O3与Ga2O3的气液分离。真空热分解法使砷化镓在真空条件下分解，直接回收得到单质砷与金属镓，省去了碱性电解等繁琐步骤，回收产物毒性低、安全性高，往往应用于砷化镓晶体切割废料与废旧砷化镓电子器件的回收中。定向冷凝工艺突破了真空热分解法中砷化镓团簇对回收产物纯度与砷、镓回收率的限制，与其他方法相比，在回收效率、环境友好等方面更具优势，市场前景十分广阔。
目前，砷化镓废料的湿法回收工艺在工业生产中已得到广泛应用，火法工艺在实验室研究中也取得了阶段性进展。考虑到砷、镓资源的缺乏及砷化镓合成原材料巨大的需求量，我国在回收成本控制、工艺安全性、回收效率、产品纯度等方面仍面临着挑战。就湿法工艺而言，应侧重于提取效率高、价格低廉、性能稳定的萃取剂与螯合树脂的开发，简化工艺流程、提升处理效率。进一步扩大火法工艺的处理规模，优化砷的冷凝工艺，兼顾回收产物纯度与回收率。加大对废旧砷化镓电子器件回收的关注，提升预处理工艺的普适性，研制专用高压反应设备，进行规模化应用。适当将湿法与火法回收工艺相结合，推动中国半导体废料回收产业向高产、高效发展。
Chen X，Wang D K，Wang T，Yang Z Y，Zou X M，Wang P，Luo W J，Li Q，Liao L，Hu W D，Wei Z P. Enhanced photoresponsivity of a GaAs nanowire metal-semiconductor-metal photodetector by adjusting the fermi level［J］.ACS Applied Materials & Interfaces，2019，11（36）：33188.
Yoon J，Jo S，Chun I S，Jung I，Kim H，Meitl M，Menard E，Li X L，Coleman J J，Paik U，Rogers J A. GaAs photovoltaics and optoelectronics using releasable multilayer epitaxial assemblies［J］.Nature，2010，465（7296）： 329.
Ramos-Ruiz A，Field J A，Sun W J，Sierra-Alvarez R. Gallium arsenide （GaAs） leaching behavior and surface chemistry changes in response to pH and O2［J］.Waste Management，2018，77：1.
Uryu T，Yoshinaga J，Yanagisawa Y. Environmental fate of gallium arsenide semiconductor disposal［J］.Journal of Industrial Ecology，2003，7（2）：103.
Trivedi H，Meshram A，Gupta R. Recycling of photovoltaic modules for recovery and repurposing of materials［J］.Journal of Environmental Chemical Engineering，2023，11（2）：109501.
Lee H S，Nam C W. A study on the extraction of gallium from gallium arsenide scrap［J］.Hydrometallurgy，1998，49（1）：125.
Zhan L，Zhang Y L，Ahmad Z，Xu Z M. Novel recycle technology for recovering gallium arsenide from scraped integrated circuits［J］.ACS Sustainable Chemistry & Engineering，2020，8（7）：2874.
Zhan L，Wang Z Y，Zhang Y L，Xu Z M. Recycling of metals （Ga，In，As and Ag） from waste light-emitting diodes in sub/supercritical ethanol［J］.Resources Conservation and Recycling，2020，155：104695.
Zhang L E，Xu Z M. Separating and recycling plastic，glass，and gallium from waste solar cell modules by nitrogen pyrolysis and vacuum decomposition［J］.Environmental Science & Technology，2016，50（17）：9242.
Lee M S，Ahn J G，Oh Y J. Production of high-purity indium and gallium metals by vacuum refining［J］.Materials Transactions，2005，43（12）：3195.
Wang Y L，Xiao L，Liu H X，Qian P，Ye S F，Chen Y F. Acid leaching pretreatment on two-stage roasting pyrite cinder for gold extraction and co-precipitation of arsenic with iron［J］.Hydrometallurgy，2018，179：192.
Webb M，Jeynes C，Gwilliam R M，Tabatabaian Z，Royle A，Sealy B J. The influence of the ion implantation temperature and the flux on smart-cut in GaAs［J］.Nuclear Instruments and Methods in Physics Research Section B：Beam Interactions with Materials and Atoms，2005，237（1-2）：193.
Huang Y，Luo J L，Ivey D G. Comparative study of GaAs corrosion in H2SO4 and NH3·H2O solutions by electrochemical methods and surface analysis［J］.Materials Chemistry and Physics，2005，93（2-3）：429.
Lu F H，Xiao T F，Ning J L，Xiao Q L，Huang F，Wang W K，Xiao Q X，Lan X L，Chen H Y. Resources and extraction of gallium：a review［J］.Hydrometallurgy，2017，174：105.
Alonso E，Sherman A M，Wallington T J，Everson M P，Field F R，Roth R，Kirchain R E. Evaluating rare earth element availability：a case with revolutionary demand from clean technologies［J］.Environmental Science & Technology，2012，46（6）：3406.
Eheliyagoda D，Zeng X L，Wang Z S，Albalghiti E，Li J H. Forecasting the temporal stock generation and recycling potential of metals towards a sustainable future：the case of gallium in China［J］.Science of the Total Environment，2019，689：332.
Tunez F M，Gonzalez J A，Ruiz M. Thermogravimetric study of GaAs chlorination between -30 and 900 ℃［J］.Thermochimica Acta，2011，523（1）：124.
Knoben W，Brongersma S H，Crego-Calama M. Preparation and characterization of octadecanethiol self-assembled monolayers on indium arsenide （100）［J］.Journal of Physical Chemistry C，2009，113（42）：18331.
Liao T Q，Xi Y H，Zhang L B，Li J，Cui K H. Removal of toxic arsenic （As（Ⅲ）） from industrial wastewater by ultrasonic enhanced zero-valent lead combined with CuSO4［J］.Journal of Hazardous Materials，2020，408（1）：124464.
Loukola-Ruskeeniemi K，Müller I，Reichel S，Jones C，Battaglia-Brunet F.Elert M，Guédard M L，Hatakka T，Hellal J，Jordan I. Risk management for arsenic in agricultural soil-water systems：lessons learned from case studies in Europe［J］.Journal of Hazardous Materials，2021，424：127677.
Shi T T，He J L，Zhu R B，Yang B，Xu B Q. Arsenic removal from arsenic-containing copper dust by vacuum carbothermal reduction-vulcanization roasting［J］.Vacuum，2021，（2）：110213.
Cai D W，Kong S Q，Shao Y X，Liu J J，Liu R Q，Wei X G，Bai B，Werner D，Gao X B，Li C C. Mobilization of arsenic from As-containing iron minerals under irrigation：effects of exogenous substances，redox condition，and intermittent flow［J］.Journal of hazardous materials，2022，440：129736.
Dropka N，Ecklebe S，Holena M. Real time predictions of VGF-GaAs growth dynamics by LSTM neural networks［J］.Crystals，2021，11（2）：138.
Barth S，Hernandez-Ramirez F，Holmes J D，Romano-Rodriguez A. Synthesis and applications of one-dimensional semiconductors［J］.Progress in Materials Science，2010，55（6）：563.
Kondratenko V S，Borisovskiy V Y，Naumov A S. New laser cutting technology of sapphire wafers on crystals［J］.Advanced Materials Research，2013，2291（660）：30.
Chang Y W，Zhang M，Deng C，Men C L，Chen D，Zhu L，Yu W J，Wei X，Di Z F，Wang X. Fabrication of high quality GaAs-on-insulator via ion-cut of epitaxial GaAs/Ge heterostructure［J］.Applied Surface Science，2015，346（15）：46.
Chen W S，Tien K W，Wang L P，Lee C H，Chung Y F. Recovery of gallium from simulated GaAs waste etching solutions by solvent extraction［J］.Sustainability，2020，12：1765.
Torrance K W，Keenan H E，Sefcil J，Hursthouse A. Characterization of arsenic-rich waste slurries generated during GaAs wafer lapping and polishing［J］.CS ManTech，2009.https：//www.researchgate.net/publication/237556994
Swain B，Mishra C，Kang L，Park K，Lee C G，Hong H S. Recycling process for recovery of gallium from GaN an e-waste of LED industry through ball milling，annealing and leaching［J］.Environmental Research，2015，138：410.
Oliveira R，Benvenuti J，Espinosa D. A review of the current progress in recycling technologies for gallium and rare earth elements from light-emitting diodes［J］.Renewable and Sustainable Energy Reviews，2021，145：111090.
Maarefvand M. Recovery of gallium from waste LEDs by oxidation and subsequent leaching［J］.Hydrometallurgy，2020，191：105230.
Chen W T，Chu Y C，Wei J M，Tsai L C，Tsai F C，Lin C P，Shu C M. Gallium and arsenic recovery from waste gallium arsenide by wet refined methods［J］.Advanced Materials Research，2011，194：2115.
Hu S H，Xie M Y，Hsieh Y M，Liou Y S，Chen W S. Resource recycling of gallium arsenide scrap using leaching-selective precipitation［J］.Environmental Progress & Sustainable Energy，2015，34（2）：471.
Binnemans K，Jones P T. Solvometallurgy：an emerging branch of extractive metallurgy［J］.Journal of Sustainable Metallurgy，2017，3：570.
Cheng T H，Liu C J，Tsai T Y，Shen Y H. A process for the recovery of gallium from gallium arsenide scrap［J］.Processes，2019，7（12）：921.
Maneesuwannarat S，Vangnai A S，Yamashita M，Thiravetyan P. Bioleaching of gallium from gallium arsenide by Cellulosimicrobiurn funkei and its application to semiconductor/electronic wastes［J］.Transactions of The Institution of Chemical Engineers.Process Safety and Environmental Protection，2016，（99）：80.
Cui J. Zhang L. Metallurgical recovery of metals from electronic waste：a review［J］.Journal of Hazardous Materials，2008，（2/3）：158.
Koohestani B，Darban A K，Mokhtari P，Darezereshki E，Yilmaz E，Yilmaz E. Influence of hydrofluoric acid leaching and roasting on mineralogical phase transformation of pyrite in sulfidic mine tailings［J］.Minerals，2020，10（6）：513.
Monteiro O R，Evans J W. Thermal oxidation of gallium arsenide［J］.Journal of Vacuum Science Technology，1989，7（1）：49.
Swain B，Lee D H，Lee C G，Park K S. Detoxification of GaAs bearing waste LED and recovery of metal values through understanding the thermodynamics and chemistry：a perspective［J］.Waste and Biomass Valorization，2021，12（4）：2769.
Chen W T，Tsai L C，Tsai F C，Shu C M. Recovery of gallium and arsenic from gallium arsenide waste in the electronics industry［J］.Clean-Soil，Air，Water，2012，40（5）：531.
Zhan L，Li J G，Xie B，Xu Z M. Recycling arsenic from gallium arsenide scraps through sulfurizing thermal treatment［J］.ACS Sustainable Chemistry & Engineering，2017，5（4）：3179.
Sturgill J A，Swartzbaugh J T，Randall P M. Pollution prevention in the semiconductor industry through recovery and recycling of gallium and arsenic from GaAs solid wastes［J］.Clean Products & Processes，1999，1（4）：248.
Liu D C，Zha G Z，Hu L，Jiang W L. Recovery of gallium and arsenic from gallium arsenide semiconductor scraps ［A］. Energy Technology 2018：Carbon Dioxide Management and Other Technologies ［C］.Phoenix：TMS Annual Meeting & Exhibition，2018. 319.
Li S P，Kang Y. Impacts of key preparation factors on polymerization and flocculation performance of polyferric silicate sulfate （PFSiS）［J］.Colloids and Surfaces A：Physicochemical and Engineering Aspects，2022，635：128109.
Ding C J，Xie A J，Yan Z，Li X Y，Zhang H F，Tang N. Treatment of water-based ink wastewater by a novel magnetic flocculant of boron-containing polysilicic acid ferric and zinc sulfate［J］.Journal of Water Process Engineering，2021，40（7）：101899.
Cao P，Long H，Zhang M X，Zheng Y J. Separation and recovery of iron and arsenic from acid leaching wastewater by valence state transformation［J］.Journal of Environmental Chemical Engineering，2021，（10）：105871.
Matovu J B，Ong P，Leunissen L H A，Krishnan S，Babu S V. Fundamental investigation of chemical mechanical polishing of GaAs in silica dispersions：material removal and arsenic trihydride formation pathways［J］.ECS Journal of Solid-State Science and Technology，2013，2（11）：432.
Sturgill J A，Swartzbaugh J T，Randall P M. Pollution prevention in the semiconductor industry through recovery and recycling of gallium and arsenic from GaAs polishing wastes［J］.Clean Products and Processes，2000，2：18.
Takaya Y，Kadokura M，Kato T，Tokoro C. Removal Mechanisms of Arsenite by Coprecipitation with ferrihydrite［J］.Journal of Environmental Chemical Engineering，2021，9（5）：105819.
Aziziyan M R，Sharma H，Dubowski J J. Photo-atomic layer etching of GaAs/AlGaAs nanoheterostructures［J］.ACS Applied Materials & Interfaces，2019，11（19）：17968.
Jameel D A，Felix J F，Aziz M，Saqri N A，Taylor D，de Azevedo W M，da Silva E F Jr，Albalawi H，Alghamdi H，Mashary F A，Henini M. High-performance organic/inorganic hybrid heterojunction based on gallium arsenide （GaAs） substrates and a conjugated polymer［J］.Applied Surface Science，2015，357：2189.
Zhang Y L，Zhan L，Xie B，Xu Z M，Chen C. Decomposition of packaging materials and recycling GaAs from waste ICs by hydrothermal treatment［J］.ACS Sustainable Chemistry & Engineering，2019，7（16）：14111.
van den Bossche A，Vereycken W，Vander Hoogerstraete T，Dehaen W，Binnemans K. Recovery of gallium，indium，and arsenic from semiconductors using tribromide ionic liquids［J］.ACS Sustainable Chemistry & Engineering，2019，7（17）：144519.
Zhan L，Xia F F，Xia Y H，Xie B. Recycle gallium and arsenic from GaAs-based E-wastes via pyrolysis–vacuum metallurgy separation：theory and feasibility［J］.ACS Sustainable Chemistry & Engineering，2018，6（1）：1336.
Fedorov V A，Kozlov S A，Potolokov N A，Nikolashin S V. Preparation of high-purity gallium from semiconductor fabrication waste［J］.Inorganic Materials，2006，42：S70.
Ji W T，Xie K Q，Yan S Y，Huang H Y，Chen H L. A new method of recycling gallium from yellow phosphorus flue dust by vacuum thermal reduction process［J］.Journal of Hazardous Materials，2020，400：123234.
