退火及喷砂复合处理调控阴极辊用TA1钛板焊缝区显微组织

徐雁斌^1,3 ✉ 王大月²李名言²胡静^1,3 ✉ 孙斐⁴

1. 常州大学怀德学院，江苏省材料表面科学与技术重点实验室，江苏常州 213164

2. 常州中钢精密锻材有限公司，江苏常州 213149

3. 常州大学材料科学与工程国家级实验教学示范中心，江苏常州 213164

4. 常州工业职业技术学院现代装备制造学院，江苏常州 213164

摘要： 电解铜箔被称为电子产品信号和电力传输的“神经网络”，阴极辊的质量决定着电解铜箔的品质，阴极辊表面钛筒套焊接成型具有成本较低、生产效率高、不受直径影响等优点。然而，焊接成型工艺制造的阴极辊表面存在一条纵焊缝，调控焊缝区和热影响区组织，达到与基材相近，是焊接阴极辊制造的关键核心技术。以阴极辊用TA1为研究对象，采用退火及喷砂复合处理对焊接成型阴极辊焊缝区和热影响区进行显微组织调控，并采用DMI-3000M型光学显微镜（OM）观察显微组织。结果表明，焊后退火热处理有利于细化焊缝区和热影响区组织，其中650 ℃退火改善效果最优，可有效细化晶粒，降低焊缝与母材组织的差异。退火后再进行喷砂处理，可进一步细化焊缝区晶粒，获得接近基体的显微组织。最后，采用经复合处理的焊接钛筒套制备了电解铜箔，其表面不存在明显亮带，这说明复合处理焊接钛筒套可有效去除电解铜箔表面因焊缝而引起的亮带。

关键词： 电解铜箔；阴极辊；TA1钛板；焊缝；热处理；喷砂

收稿日期： 2022-10-10

铜箔是制造覆铜板（CCL）以及印制电路板（PCB）的重要材料之一^［1–4］。铜箔生产目前有两大类方法，一是压延，二是电解。其中电解法生产铜箔是近年发展起来的一种高效生产方法^［5–7］，即通过采用匀速缓慢旋转的辊式阴极连续生产出一定宽幅的电解铜箔，该技术具有两个显著优势，一是效率高，二是成本低。阴极辊作为电解铜箔成套设备的核心关键零部件，其质量决定着铜箔的档次和品质。阴极辊表面钛筒套制造有“旋压”和“焊接”两种成形制造方法，使用“焊接”生产阴极辊虽然有很多优点，如生产成本较低、效率高且钛筒套不受直径影响，但该工艺还存在着一个必须攻克的难题，即在制造过程中，钛筒套表面不可避免存在一条纵向焊缝，由于该焊缝组织晶粒度与基体差异很大，导致电解铜箔表面相应位置存在一条光斑或亮带，严重影响了铜箔的品质。因此，焊接阴极辊生产需要攻克的关键核心技术是采用合适方法调控焊缝及其热影响区组织，获得尽可能与基材晶粒度相近的显微组织。

为了获得与基材接近的焊缝区组织，国内外相关研究工作者进行了大量研究。任利娜等^［7］报道了日本主要通过改变生产工艺流程来解决该问题，即对焊缝进行整体压弯再压回原状，然后进行热处理，通过该方法，可以使焊缝处晶粒尺寸与基体大体相当。但这种方法程序复杂，且体积大的辊筒难以实施。王平和袁智斌^［8］报道了美国尝试在焊缝中加入氧化钇细化晶粒，但该方法一方面成本高、另一方面均匀性难以保障。国内宝钛集团等开展了对焊缝区采用变形+退火处理细化焊缝区晶粒的研究^［9–10］，该方法虽然在一定程度上细化了焊缝区晶粒，但仍与基体组织存在较大差异。综上所述，有必要进一步探索能有效调控钛板焊缝区显微组织的创新方法。

本文拟探索退火及喷砂复合处理调控TA1钛板焊缝区和热影响区显微组织，旨在有效细化晶粒，获得与基材相近的显微组织，从而为“焊接”制造阴极辊表面钛筒套提供技术基础。

1 实验

1.1 原料

实验选择高纯TA1钛板为原材料，其成分如表1所示，钛板规格为85 mm×37.5 mm×8 mm。

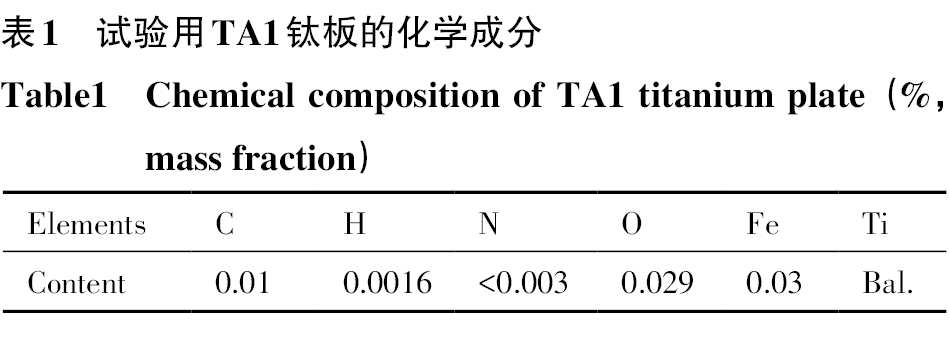

表1 试验用TA1钛板的化学成分

Table 1 Chemical composition of TA1 titanium plate （%，mass fraction）

Elements	C	H	N	O	Fe	Ti
Content	0.01	0.0016	<0.003	0.029	0.03	Bal.

1.2 方法

采用手工钨极氩弧焊对钛板进行焊接，焊接参数如表2所示。采用温度为550~700 ℃，保温2 h工艺对焊板进行真空退火。采用BA600D 标准型密闭式喷砂机进行喷砂处理，喷砂压力为0.6 MPa，喷砂时间为25 min。采用DMI-3000M型光学显微镜（OM）观察焊后各区域的显微组织，腐蚀液为：HF∶HNO₃∶H₂O=2∶1∶40（体积比）。最后，使用焊接钛筒套制备了电解铜箔，并用肉眼观察其表面是否存在明显亮带。

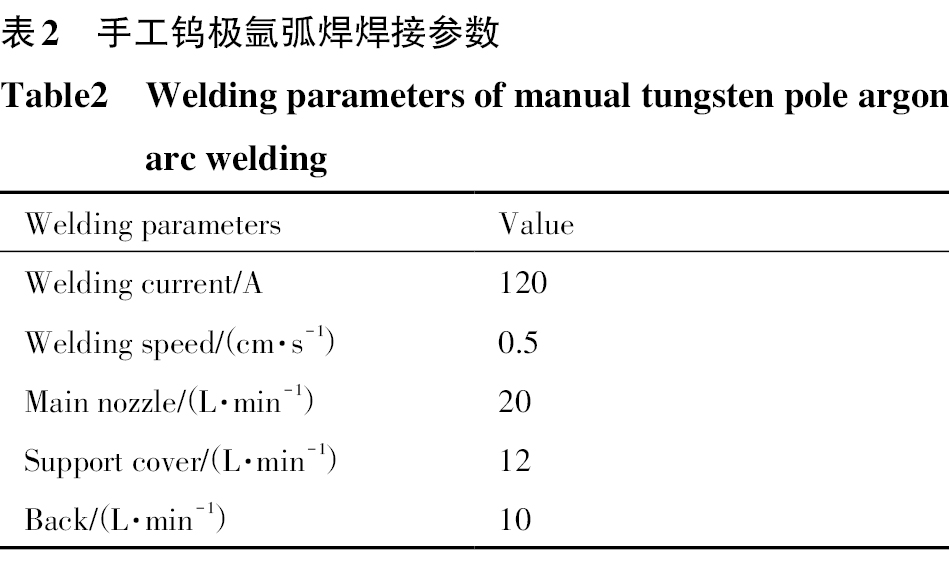

表2 手工钨极氩弧焊焊接参数

Table 2 Welding parameters of manual tungsten pole argon arc welding

Welding parameters	Value
Welding current/A	120
Welding speed/（cm·s⁻¹）	0.5
Main nozzle/（L·min⁻¹）	20
Support cover/（L·min⁻¹）	12
Back/（L·min⁻¹）	10

2 结果与讨论

2.1 焊接后显微组织

钛板进行焊接后，对各区域显微组织进行了系统观察分析。包括焊缝区（WZ）、热影响区（HAZ）与焊缝界面、热影响区与母材界面、母材（BM），各区域显微组织如图1所示。可以发现，焊缝区显微组织与母材有很大不同。焊缝区组织是一种典型的焊接组织，主要由粗大的柱状β相和少量的针状α相组成，同时有许多不规则的交叉片状和针状组织，与母材相比，晶粒比较粗大；母材的显微组织完全由等轴状α相组成，而热影响区的组织同时受焊缝区和母材的影响，因此由初始α相和转变β相的混合组织组成^{［11–14］}。

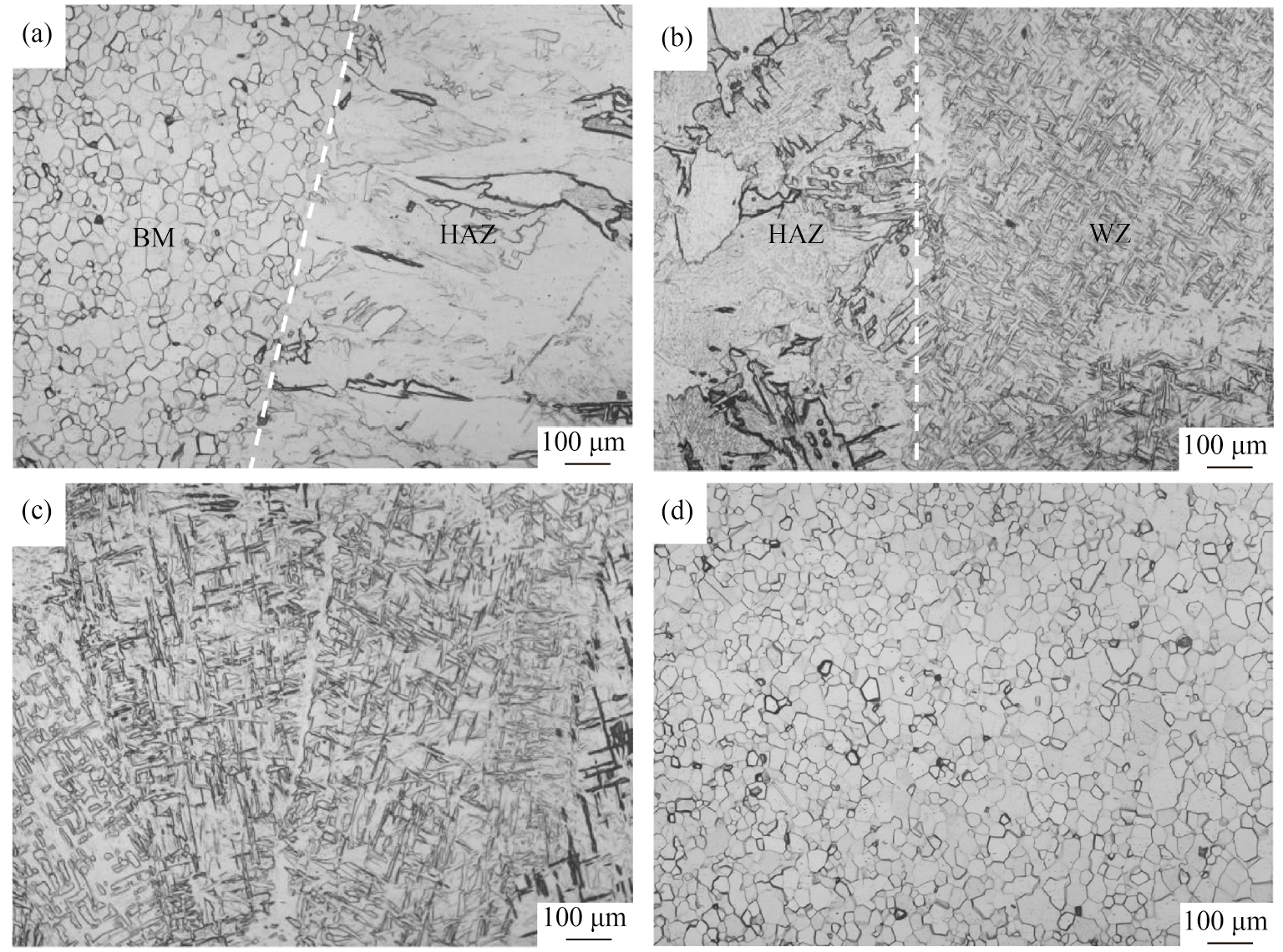

图1 焊接钛板各区域的显微组织OM图像

Fig.1 OM images of microstructure of each area of welding TA1 plate

（a） Interface between HAZ and BM；（b） Interface between HAZ and WZ；（c） WZ；（d） BM

2.2 热处理后显微组织

采用温度为550~700 ℃，保温2 h对焊板进行真空退火处理，并对不同区域的显微组织进行了观察分析。不同温度退火后焊缝区显微组织OM图像如图2所示。可以看出，在一定温度范围内，随着退火温度的提高，首先焊缝区原本针状的次生α相会在形态上发生一定变化，即会由原本的针状向片状转变，从而和母材越来越相近。其次在高温缓冷过程中，焊缝区原本粗大的β相会再转变为较为细小的α相^{［15–17］}，最后焊缝区组织为α相和α+β两相混合物，越来越接近母材组织。

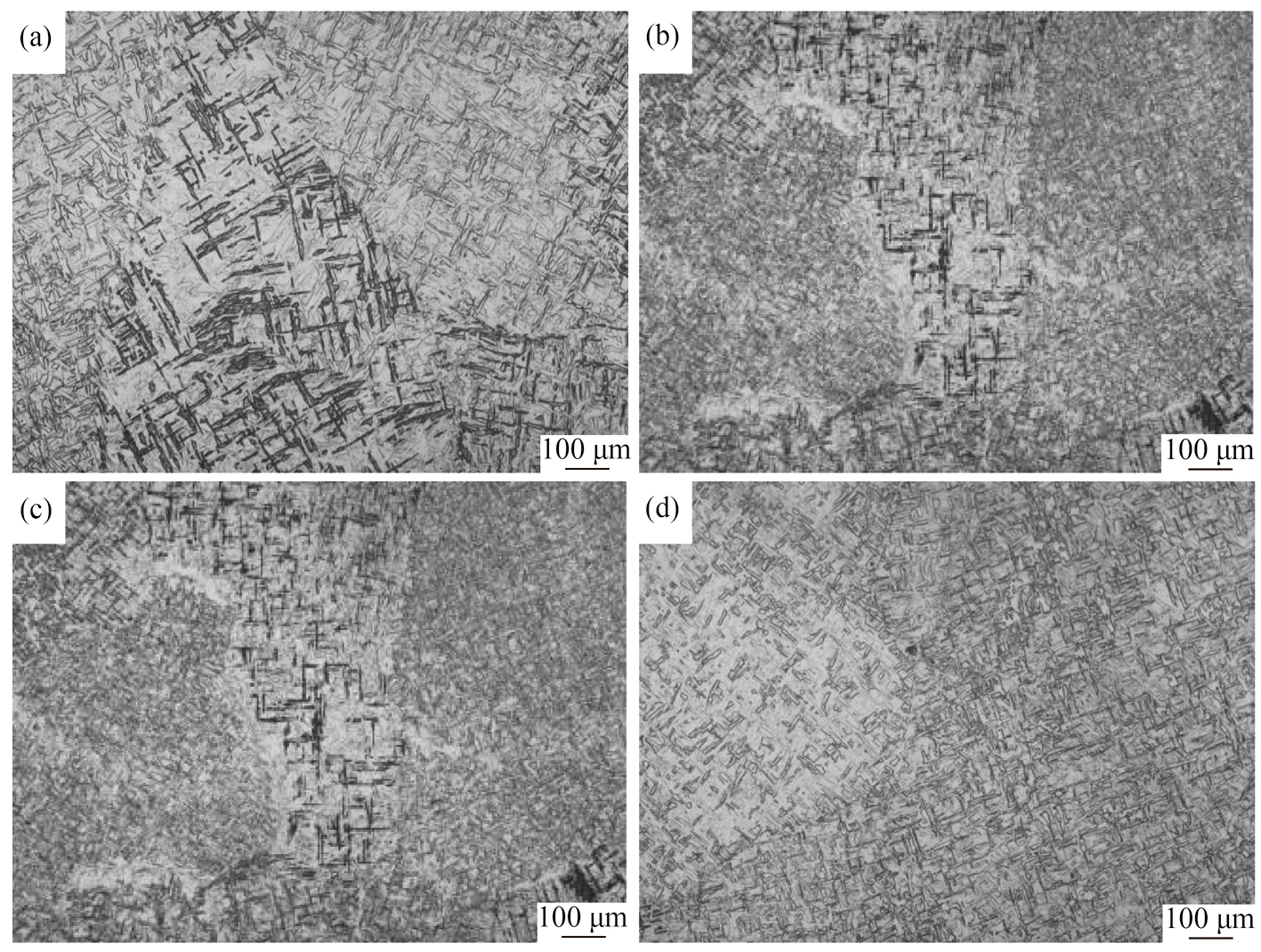

图2 不同退火温度对应的焊缝区显微组织OM图像

Fig.2 OM images of microstructure of WZ after annealing at different temperatures

（a） 550 ℃；（b） 600 ℃；（c） 650 ℃；（d） 700 ℃

不同温度退火后热影响区与焊缝界面显微组织OM图像如图3所示。可以看出，随着退火温度的升高，过渡区和焊缝区粗大的α相和针状的次生α相虽然没有发生相变，但其晶粒尺寸均有细化的趋势。

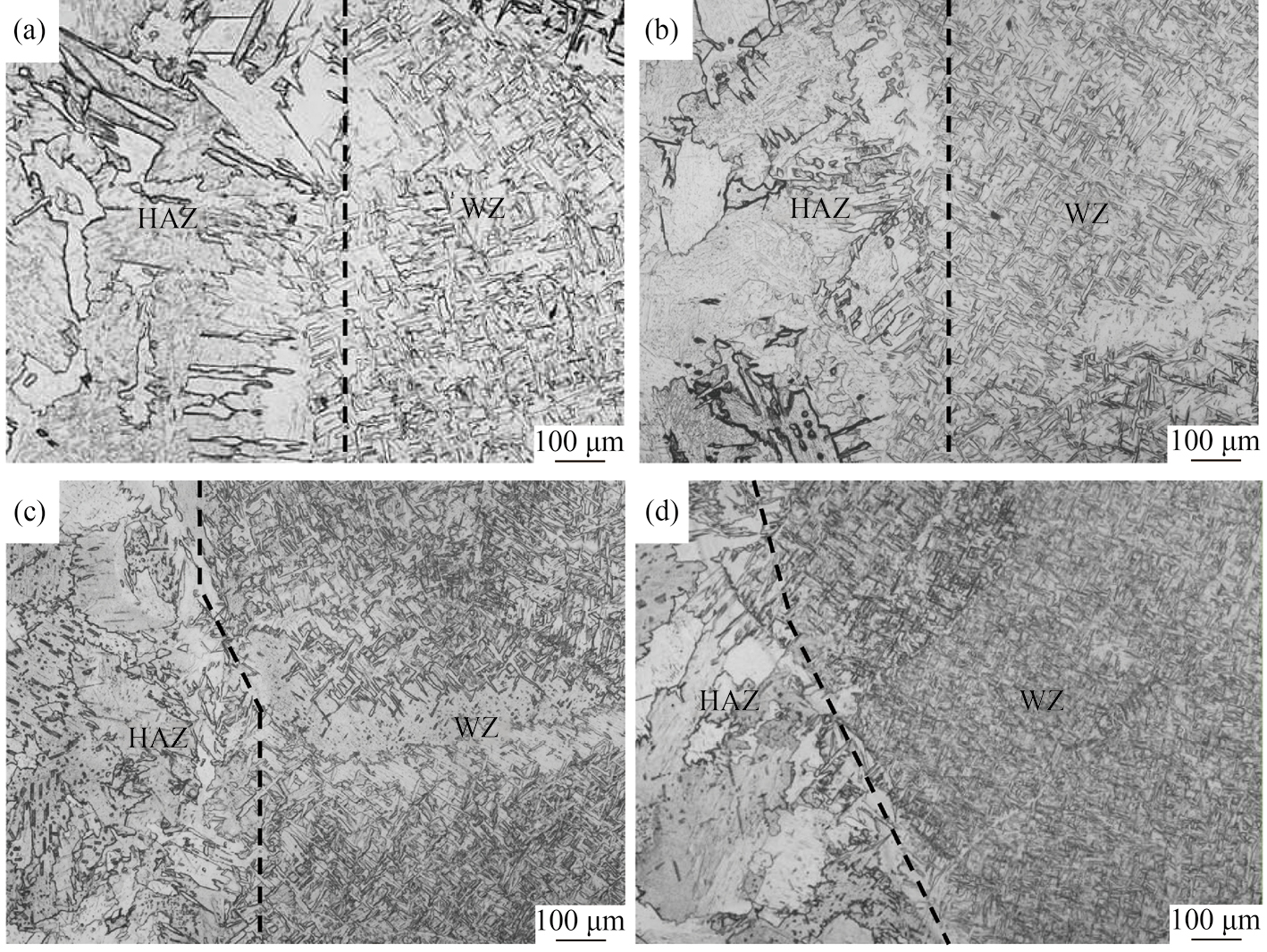

图3 不同温度退火后焊板热影响区与焊缝界面显微组织OM图像

Fig.3 OM images of microstructure of HAZ and weld interface after annealing at different temperatures

（a） 550 ℃；（b） 600 ℃；（c） 650 ℃；（d） 700 ℃

不同温度退火后热影响区与母材界面显微组织OM图像如图4所示。可见，随着退火温度的升高，热影响区组织得到了一定细化。通过对热处理后焊缝组织的观察，可以看出，焊后热处理对焊缝各区域显微组织有着明显影响。随着退火温度的升高，焊缝各区域组织均得到了一定程度地细化。这是因为，在较高温度退火过程中，焊缝区原本粗大的β相会再转变为较细小的α相^{［18–20］}。最后通过实验可以证明，焊后热处理可有效细化焊缝区组织，其中650 ℃退火晶粒细化效果最好，可有效降低焊缝与母材组织的差异。

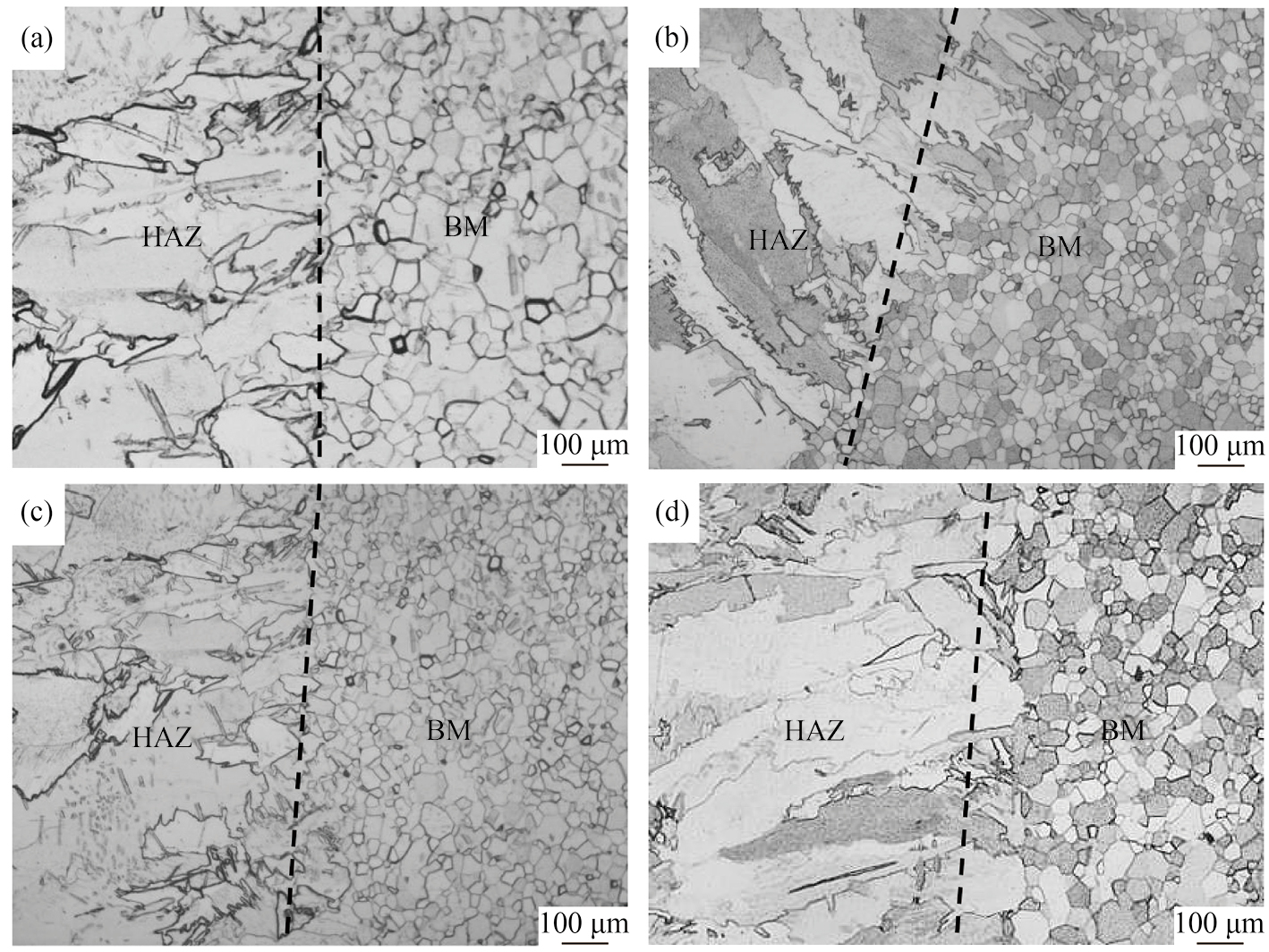

图4 不同温度退火后焊板热影响区与母材界面显微组织OM图像

Fig.4 OM images of microstructure of HAZ and BM interface after annealing at different temperatures

（a） 550 ℃；（b） 600 ℃；（c） 650 ℃；（d） 700 ℃

2.3 喷砂后表层显微组织

真空退火焊板再进行喷砂，各工艺条件下对应的焊缝区显微组织OM图像如图5所示，同时与焊接后未热处理、直接进行喷砂处理试样进行了对比（图5（i））。可以看出，热处理后再经喷砂处理，表层焊缝区显微组织都得到了一定程度的细化。原因是喷砂为试样表层提供了高应变条件，使表层产生大量位错。位错密度随变形的增加而不断增加，高密度位错逐渐形成位错墙，即亚晶界；随应变量继续增大，源源不断地生成新的位错，再演变为新的亚晶界，同时先形成的亚晶界演变为晶界，从而使晶粒得到细化。因此，喷砂后焊接各区域显微组织均得到了一定程度地细化，从而进一步减少焊缝区组织和基材组织的差异。

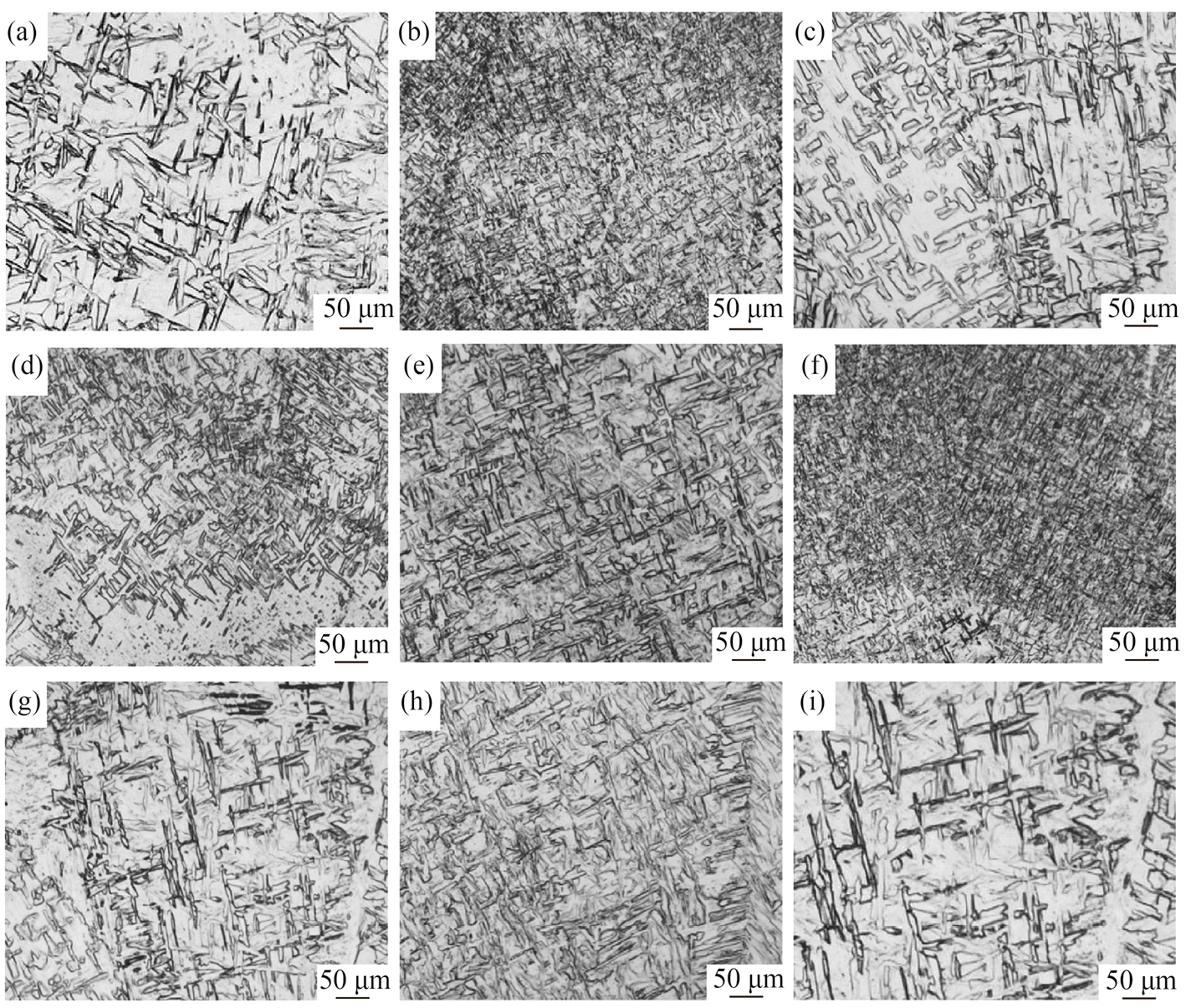

图5 不同退火温度喷砂前后对应的焊缝区显微组织OM图像

Fig.5 OM images of microstructure of WZ before and after sandblasting at different annealing temperatures

（a） 550 ℃；（b） 550 ℃+ sandblasting；（c） 600 ℃；（d） 600 ℃+sandblasting；（e） 650 ℃；（f） 650 ℃+ sandblasting；（g） 700 ℃；（h） 700 ℃+sandblasting；（i） Sandblasting without annealing

2.4 喷砂后截面显微组织

图6为焊板经650 ℃/2 h真空退火后再进行喷砂处理后试样的截面显微组织OM图像。可见，其截面显微组织根据变形程度可分为3个部分：剧烈塑性变形层、晶粒拉长变形层和基体。其中，变形层（剧烈塑性变形层+晶粒拉长变形层）厚度约为120 μm，该变形层组织得到明显细化。因为影响铜箔质量的关键是焊接钛筒的表层晶粒尺寸，所以喷砂产生的表层晶粒细化效果可以带来良好效果。

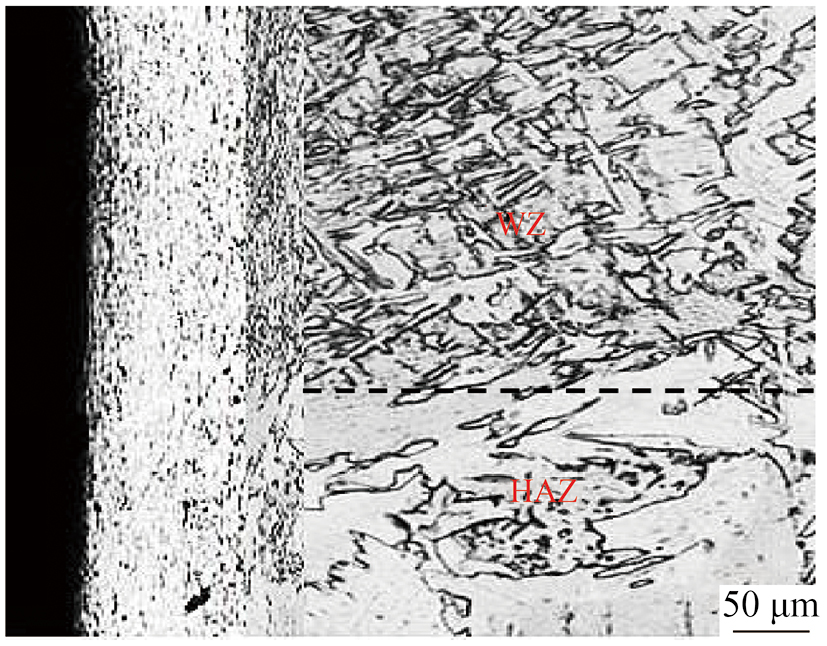

图6 真空退火（650 ℃/2 h）+喷砂处理试样截面显微组织OM图像

Fig.6 OM image of sectional microstructure of sample treated by annealing （650 ℃/2 h） and sandblasting

2.5 电解铜箔的宏观形貌对比

图7为是否经过创新复合处理TA1焊接钛筒套制备的电解铜箔形貌。可以看出，未采用创新复合处理钛筒套制备的电解铜箔表面存在明显亮带；而采用创新复合处理钛筒套制备的电解铜箔表面没有可见亮带。由此表明采用创新复合处理可大大提高电解铜箔质量。换言之，焊接钛筒套纵向焊缝对电解铜箔质量的不利影响可以通过采用创新复合处理予以有效解决。

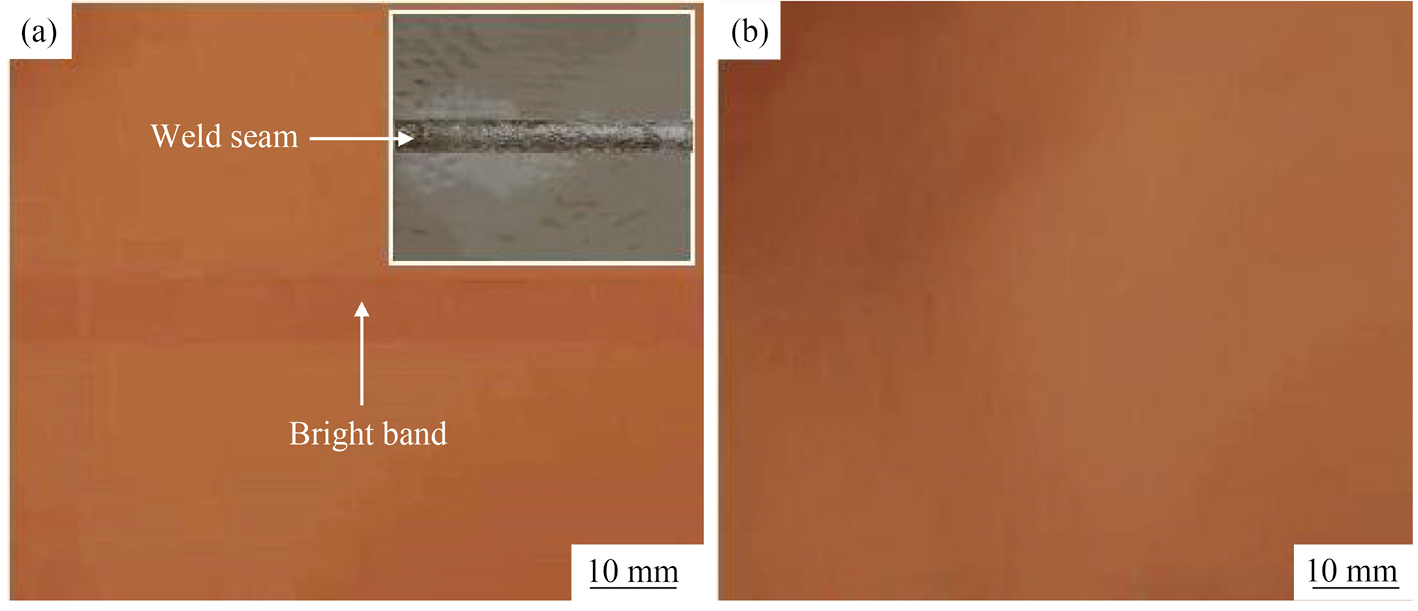

图7 是否经过创新复合处理TA1焊接钛板制备的电解铜箔形貌

Fig.7 Morphology of electrolytic copper foil by welded TA1 plate without （a） and with （b） novel complex treatment

3 结论

以阴极辊用高纯TA1为研究材料，首次研究退火及喷砂复合处理对阴极辊用TA1钛板焊缝区和热影响区显微组织的影响。结果表明，焊后退火热处理有利于改善焊缝区和热影响区组织，经过不同温度退火处理后，焊缝各区域组织均得到不同程度细化，其中650 ℃退火可有效细化晶粒，使组织形貌与母材更为相近。同时，退火后再进行喷砂处理，可进一步细化焊缝区表层晶粒，获得接近基体的焊缝区显微组织。应用试验结果表明，采用创新复合处理焊接钛筒套制备的电解铜箔表面不存在明显亮带。提供了一种有效调控阴极辊用TA1钛板焊缝区和热影响区显微组织的创新方法，为推进“焊接”制造阴极辊表面钛筒套提供一定的技术基础。
